Gabarit de perçage - système 32 - Multi Blue HETTICH
Les points clés :
- Petit, maniable et multifonctionnel
- Permet de centrer les perçages de système 32
- Compatible avec gamme Sensys et Intermat
Référence 548470
En stock dans notre entrepôt ( + de 100 unités)
Produits similaires
Descriptif détaillé
Description

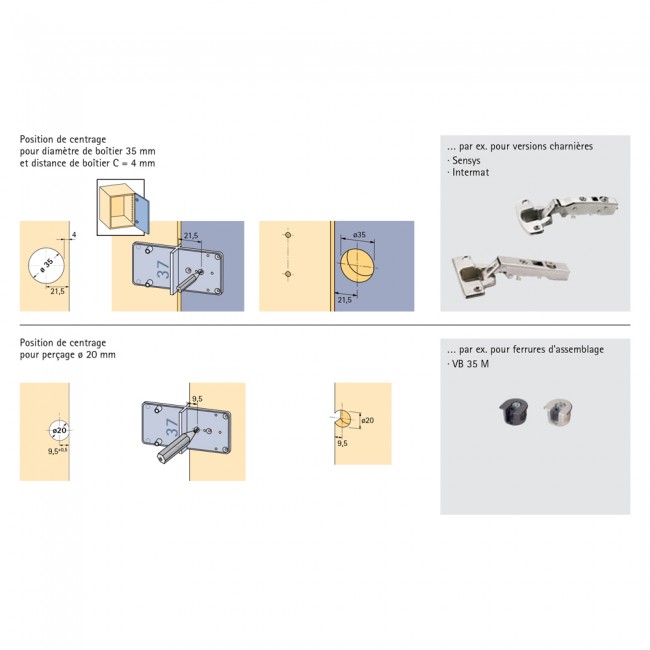

Petit, maniable et multifonctionnel, ce gabarit Multi blue permet de centrer les perçages de système 32 : embases de charnière, centrage pour boitier 35 mm, goujons, taquets....

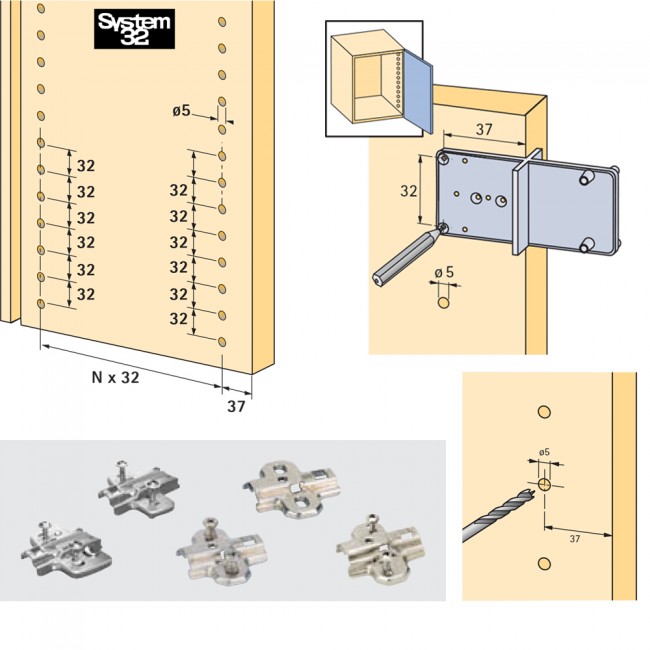

Le système 32 est une norme internationale pour la construction de meubles :
- Distance de perçage : 32 mm
- Diamètre de perçage : 5 mm
Avantages
- Principe de construction Système 32 - Écartement 32 mm.- Diamètre de perçage 5 mm.- L'écartement de l'axe de la série de perçages au chant avant du montant est de 37 mm (lèvres d'étanchéité, amortisseurs de butée, etc.... font partie du chant avant de montant, entrent dans la cote 37 mm et doivent être pris en compte pour couper et percer).- L'écartement des axes de perçage entre eux doit être divisible par 32.- Il vaut mieux respecter une symétrie de l'écartement entre le premier et le dernier trou par rapport au côté.- Il est recommandé d'avoir un écartement de 37 mm également entre le chant arrière du montant et la série de perçage arrière.
Caractéristiques techniques
| Marque | HETTICH |
|---|---|
| Matière | ABS |
| unité de vente | 1 gabarit |
| Code fabricant |
|
Vidéo
Documents techniques
Les accessoires
Questions / Réponses
sur ce produit ? Un de nos experts ou de
nos clients vous répondra.
-
Avec ces modeles
Réponses 1Ce gabarit est il,adapté pour : 543417 et 719095 ?
Réponse de notre expertBonjour. Merci pour votre question. Ce gabarit de perçage basic mais très pratique permet de repérer l'axe de la plupart des charnières invisibles hettich. Ce gabarit est donc bien indiqué. Il existe un outil spécifique pour Sensys et Intermat qui est beaucoup plus onéreux : https://www.bricozor.com/gabarit-drill-jig-charnieres-hettich.html?ref=548554. Il sera indispensable si vous fabriquez des meubles régulièrement mais sinon 548470 suffira largement. Bonne journée.
-
Charnière compatible
Réponses 1Bonjour, est ce que ce gabarit est compatible avec les charnières Senys Hettich pour des portes de 19mm d'épaisseur avec un montage en applique?
Réponse de notre expertBonjour, le gabarit de perçage est bien compatible avec la gamme Sensys et Intermat Hettich
Besoin d'aide
Articles
Pour trouver par moi-même
Comment couper de l’inox ?
Comment poncer du métal ?
Percer du béton : équipement et conseils pratiques
Disques à tronçonner ou à ébarber : ce que vous devez savoir
Quels sont les outils indispensables pour un charpentier ?
Avec des scies, on refait le monde du bricolage
Comment rainurer du bois ? Le guide pas-à-pas !
Quelle est la différence entre une affleureuse et une défonceuse ?
Nous sommes à votre écoute
Je suis
Avis clients
-
5 / 5
Très bon gabarit de perçage très précis et rapide des boitiers ainsi que les embases charnières Hettich. Outil indispensable.
Réf. article : 548470
Commandé le : 14/05/2022
-
5 / 5
Avant j’utilisais un gabarit réalisé par moi même en hêtre . Celui ci est plus pratique et il n’y a pas a vérifier les cotes avant sur la doc. Super
Réf. article : 548470
Commandé le : 24/01/2022
-
5 / 5
un petit gabarit passe partout pour installer les charnieres hettich intermat sans se tromper et sans variation - bonne alternative sur chantier
Réf. article : 548470
Commandé le : 08/11/2017
-
5 / 5
très content du service, livraison rapide, site internet facile à consulter
Réf. article : 548470
Commandé le : 05/03/2024
-
5 / 5
Excellent pour repérage des perçages de charnière sur porte placard
Réf. article : 548470
Commandé le : 20/04/2023
-
4 / 5
gabarit très pratique, gain de temps appréciable par son utilisation
Réf. article : 548470
Commandé le : 18/02/2021
-
5 / 5
Je ne sais plus travailler sans cet outil indispensable pour installer les charnières
Réf. article : 548470
Commandé le : 29/12/2020
-
5 / 5
Très bien, conforme à mes attentes, je recommande !
Réf. article : 548470
Commandé le : 18/04/2024
-
5 / 5
Apporte de grands services pour un petit prix
Réf. article : 548470
Commandé le : 12/12/2023
-
4 / 5
Cher pour un bout de plastique, mais assure de réaliser les trous au bon endroit et parfaitement alignés.
Réf. article : 548470
Commandé le : 19/11/2016
