Les points clés :

  • Pour liaisons poteau poutre et ancrage de solives
  • Pour assemblages de bois massif, bois lamellés collés, fermes triangulées, profilées et bois composites…

À partir de

4,22 € TTC
3,52 € HT

8 options

  • Classe de protection

  • Conditionnement

  • Dimension A (mm)

  • Dimension B (mm)

  • Dimension C (mm)

  • Hauteur de solive maximum (mm)

  • Hauteur de solive minimum (mm)

  • Largeur de solive minimum (mm)

  • Classe de protection

  • Conditionnement

  • Dimension A (mm)

  • Dimension B (mm)

  • Dimension C (mm)

  • Hauteur de solive maximum (mm)

  • Hauteur de solive minimum (mm)

  • Largeur de solive minimum (mm)

Référence 42 versions disponibles 42 versions disponibles

    En stock dans notre entrepôt (selon version)

    Chez vous dès Mercredi 24 avril (selon version)
    à partir de 6,90 €
    i

    Produits similaires

    Descriptif détaillé

    Description

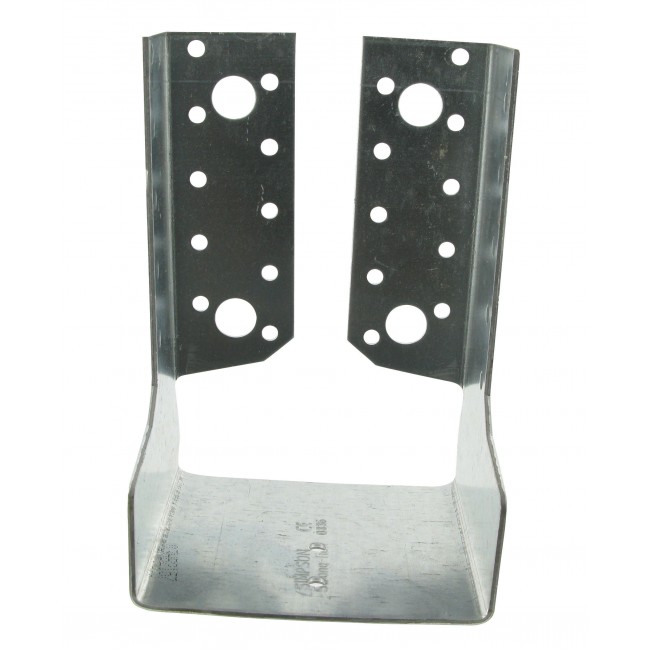

    Le sabot de charpente SAI à ailes intérieures permet de répondre à plusieurs cas de figures comme les assemblages sans débattement (par ex. poutre sur poteau) et les assemblages en coin. Il ne peut pas être utilisé sur béton, les chevilles y seraient trop rapprochées.

    Caractéristiques

    • Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
    • Protection du métal type Z275 (galvanisé zinc 19 microns).
    • Exemples d'utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.

    Avantages

    • Installation simple et rapide.
    • Discrétion de l'assemblage.

    Supports

    • Se fixe sur bois massif, bois composite ou lamellé collé
    • Pour la fixation du bois massif ou lamellé collé, des bois composites

    Domaines d'utilisation

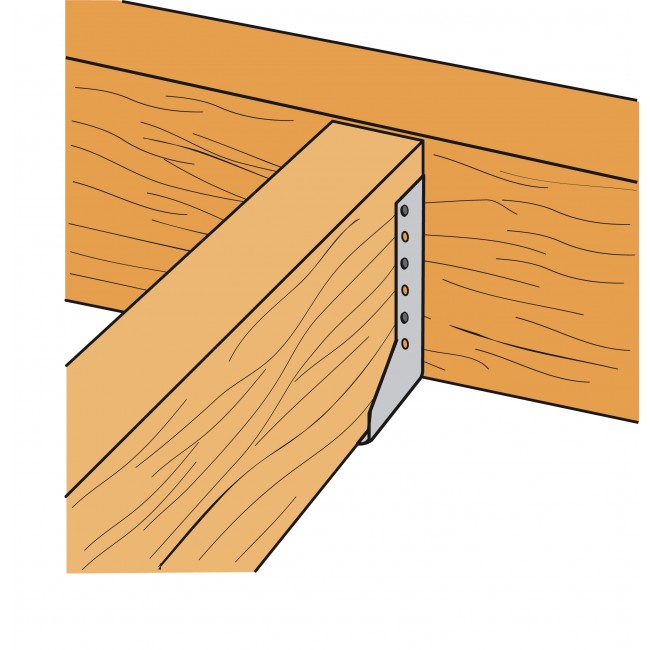

    • Solives.

    • Pannes.
    • Lisses et montants de bardage.

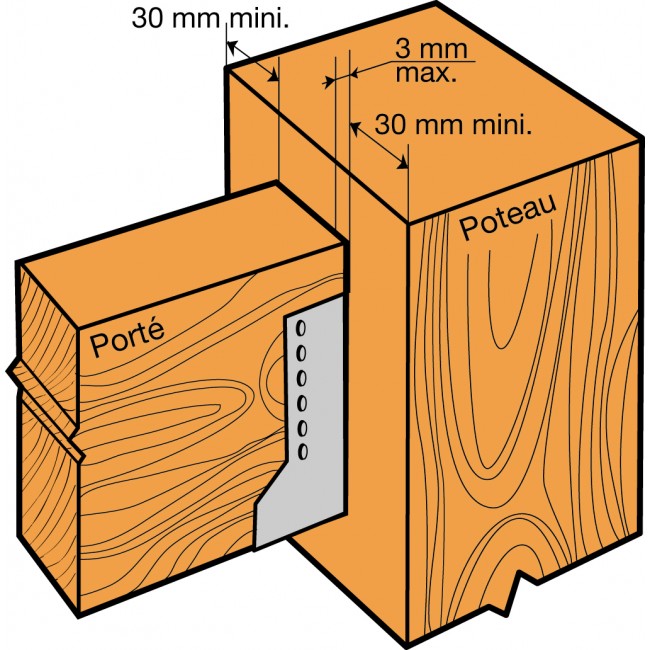

    • Poteau poutre.

    Mise en oeuvre et fixations

    Sur porté :

    • Pointes annelées CNA Ø 4.0 x 50 mm.
    • Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
    • Vis CSA Ø 5.0 x 40 mm.
    • Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

    Sur porteur :

    • Pointes annelées CNA Ø 4.0 x 50 mm.
    • Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
    • Vis CSA Ø 5.0 x 40 mm.
    • Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

    Non recommandé sur support béton du fait d'un entraxe entre les chevilles trop faible.

    Caractéristiques techniques

    Finition de protection Galvanisation Z275
    Marque SIMPSON Strong-Tie
    Matière Acier laminé à froid S250GD
    Porte Bois massif, bois lamellé-collé, bois composite, ...
    Porteur Bois massif, bois lamellé-collé, bois composite, ...
    Type SAI - SAIL
    Épaisseur t 2 mm
    Épaisseur t
    Code fabricant
    • SAI340/64/2
    • SAI380/100/2
    • SAIL500/140/2
    • SAI300/76/2
    • SAI300/80/2
    • SAI380/90/2
    • SAI250/76/2
    • SAI300/70/2
    • SAI440/90/2
    • SAI380/120/2
    • SAI440/76/2
    • SAI440/120/2
    • SAI300/64/2
    • SAI380/64/2
    • SAI340/70/2
    • SAIL300/60/2
    • SAI500/120/2
    • SAI500/80/2
    • SAI340/80/2
    • SAIL380/92/2
    • SAI200/76/2
    • SAIL300/38/2
    • SAIL440/136/2
    • SAI200/70/2
    • SAI200/60/2
    • SAI250/64/2
    • SAI500/90/2
    • SAI380/70/2
    • SAI200/80/2
    • SAI340/76/2
    • SAI250/70/2
    • SAI500/100/2
    • SAI250/80/2
    • SAI440/95/2
    • SAI200/38/2
    • SAI340/100/2
    • SAI380/80/2
    • SAI440/80/2
    • SAI440/100/2
    • SAI380/76/2
    • SAI250/38/2
    • SAI200/64/2
    Classe de protection
    Conditionnement

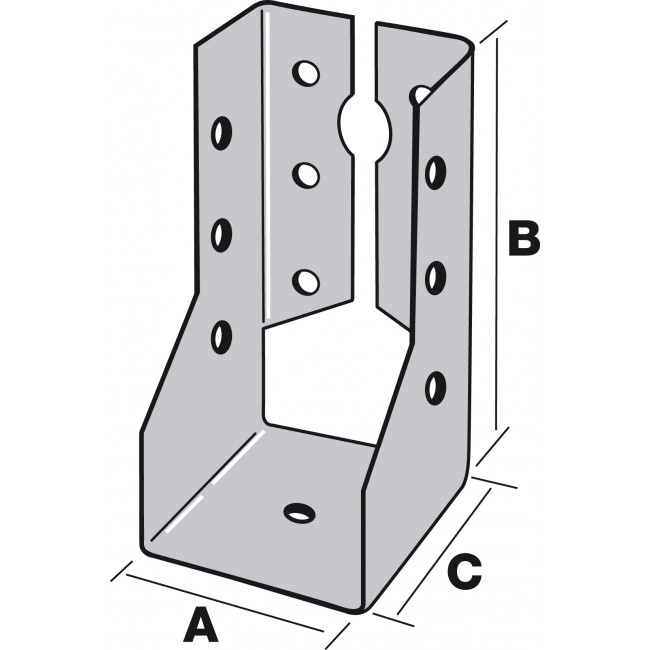

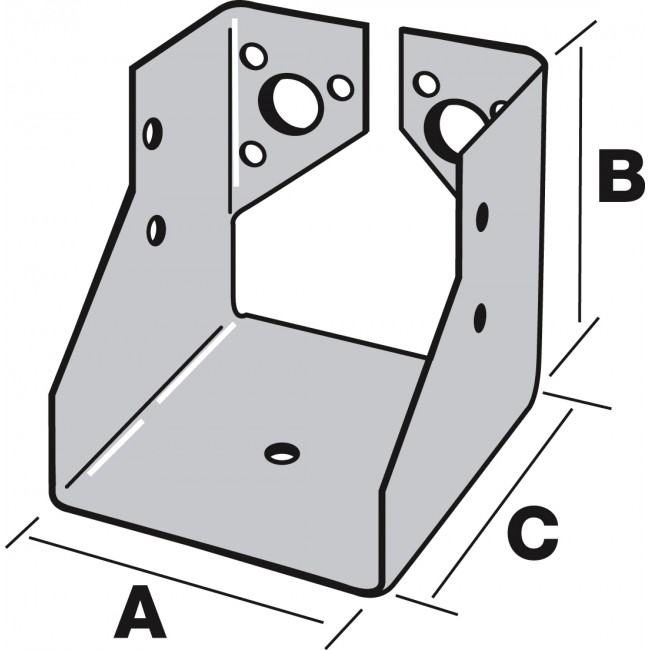

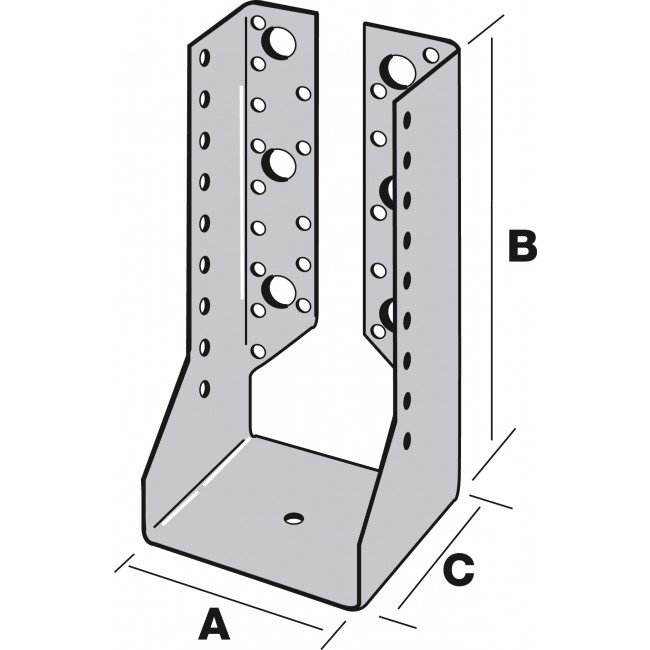

    Dimension A (mm)
    Dimension B (mm)
    Dimension C (mm)
    Hauteur de solive maximum (mm)
    Hauteur de solive minimum (mm)
    Largeur de solive minimum (mm)

    Garanties / Normes / Labels / Technologies Normes / Garanties...

    Labels et technologies
    • Media_SIMPSON_2-54213d9d156ee.jpg
    • Media_SIMPSON_22-54213da38a817.jpg
    • Media_SIMPSON_33-54213da72f761.jpg
    • Media_SIMPSON_95-54213dce0147d.jpg
    • Media_SIMPSON_129-54213df078f1b.jpg

    Documents techniques

    Les accessoires

    Questions / Réponses

    Vous souhaitez des informations
    sur ce produit ? Un de nos experts ou de
    nos clients vous répondra.
    Questions 1
    Réponses 0
    • Sabot intérieur simpson strug-tie 64x138

      Réponses 0
      Anonymous
      Acheteur

      L'épaisseur de la tôle gavanisée fait 1 ou 2 mm ? ( t=1 et t=2). Merci de votre réponse avant commande. MORAND B.
