Chariots doubles pour rénovation de coulissant aluminium - charge 180 kg LA CROISÉE DS
Les points clés :
- Permet le remplacement de la plupart des chariots de baies coulissantes du marché
- Compatible avec les menuiseries en aluminium
- Kit complet incluant 2 chariots à usiner en fonction du vantail
- Supporte une charge maximale de 180 kg
Référence 140301
En stock dans notre entrepôt ( + de 100 unités)
Mondial Relay
dès 8,90 €
Produits similaires
Descriptif détaillé
Description

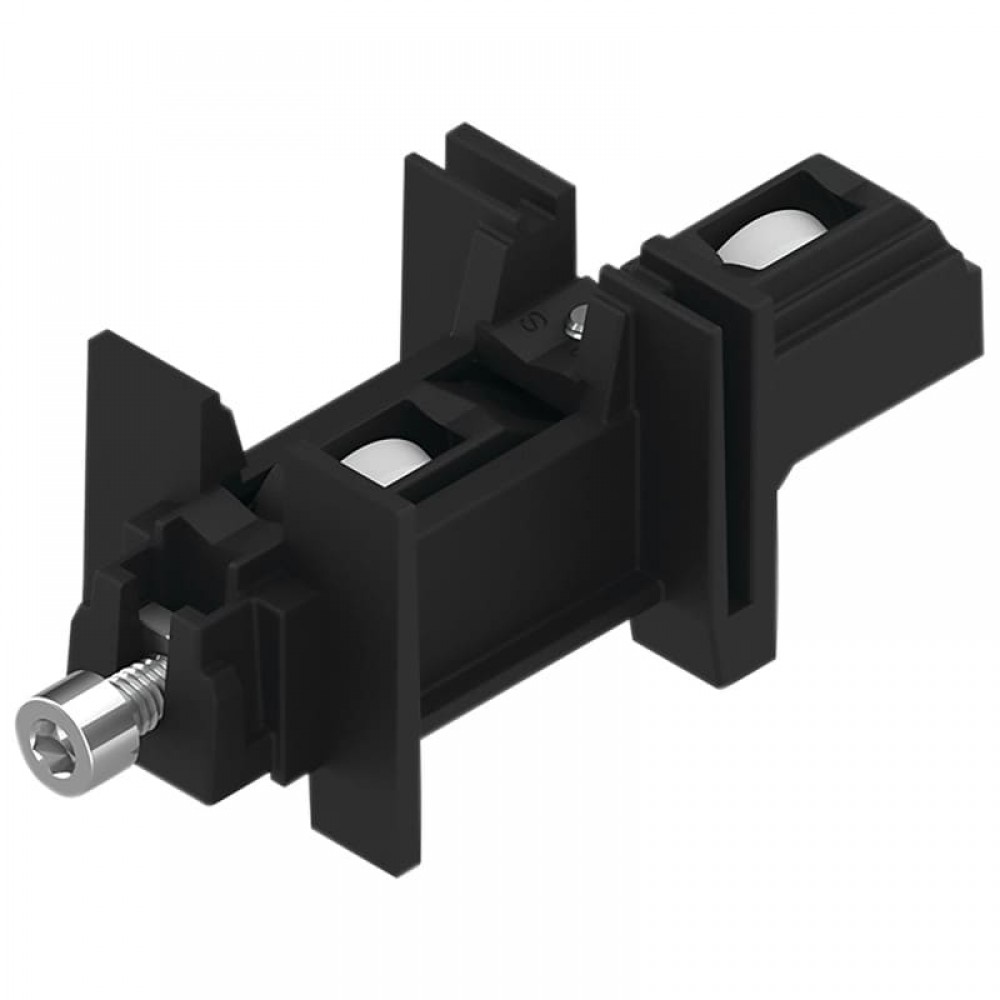

Ce kit de chariots doubles convient pour la rénovation de coulissants en aluminium. Il permet de remplacer la plupart des chariots présents sur le marché et est compatible avec les menuiseries en aluminium.
Ce kit complet inclut 2 chariots à usiner afin de s'adapter précisément au vantail de votre baie coulissante. Il est capable de supporter une charge maximale de 180 kg par vantail.

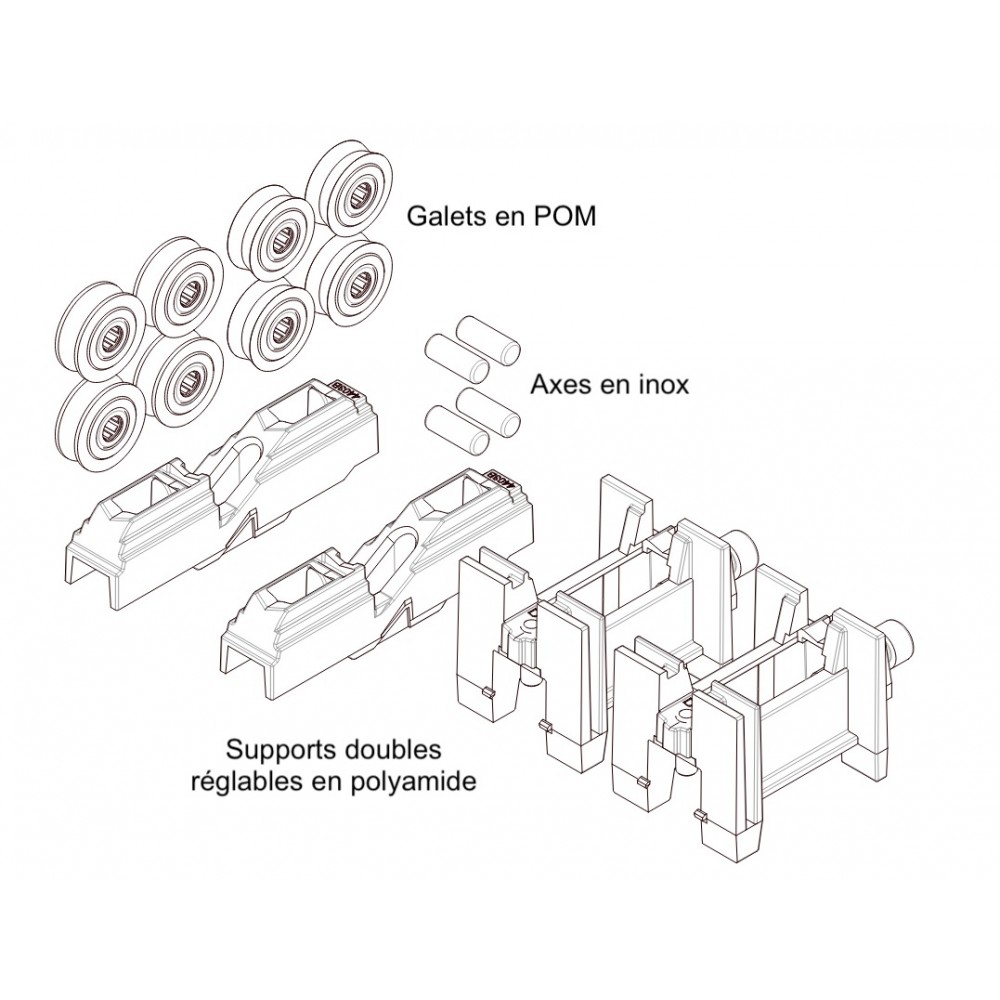

Le kit comprend :
- 2 supports doubles réglables en polyamide
- 4 galets en POM pour rail 150° (pour profil en V)
- 4 galets en POM pour rail R3 (pour profil arrondi)
- 4 axes en inox
Ces composants permettent une réparation du coulissant en une seule intervention. Les supports sont réglables pour s’adapter au profil spécifique de votre menuiserie.
Les galets en POM (polyacétal) sont équipés d’une douille à aiguilles pour un roulement fluide.

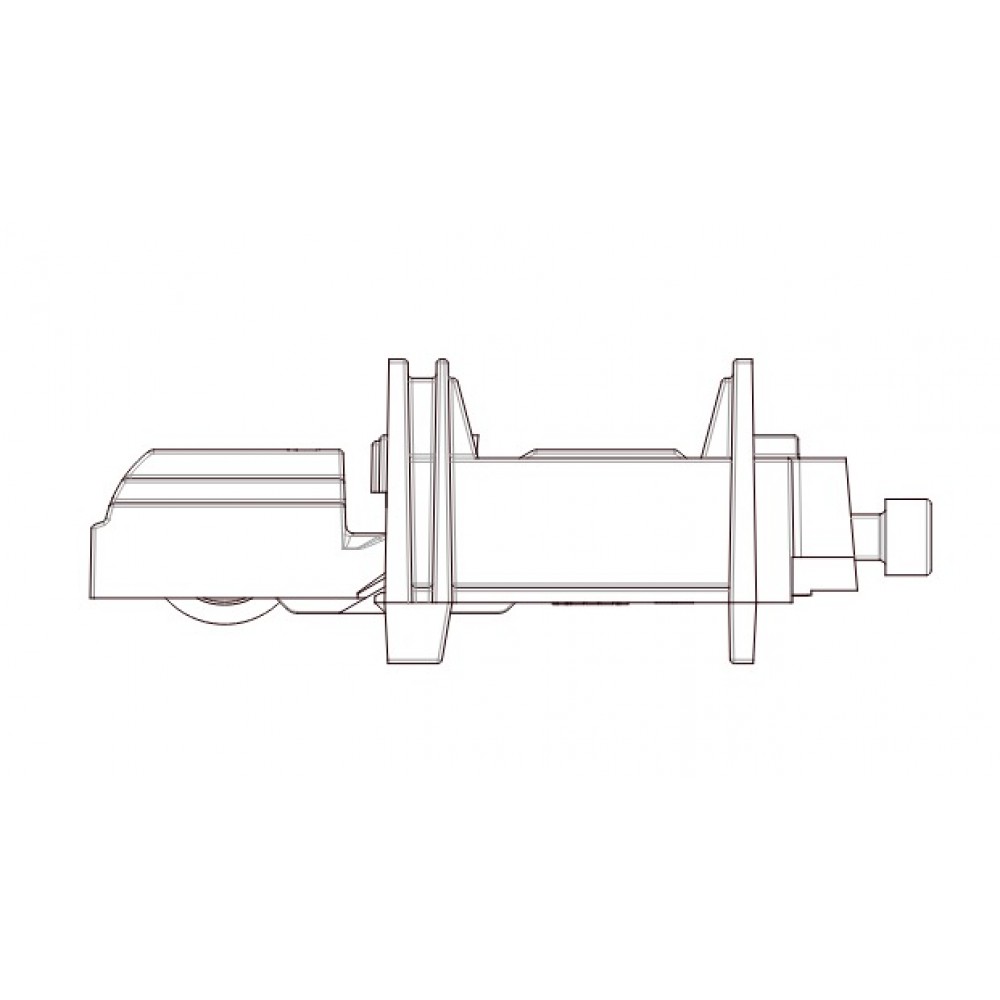

Le corps du chariot, fabriqué en polyamide, est usinable pour une adaptation parfaite au profil du coulissant en aluminium. Les dimensions du corps du chariot (hauteur x largeur) sont variables et peuvent aller de 40 x 40 mm à 22 x 23 mm après usinage maximal.

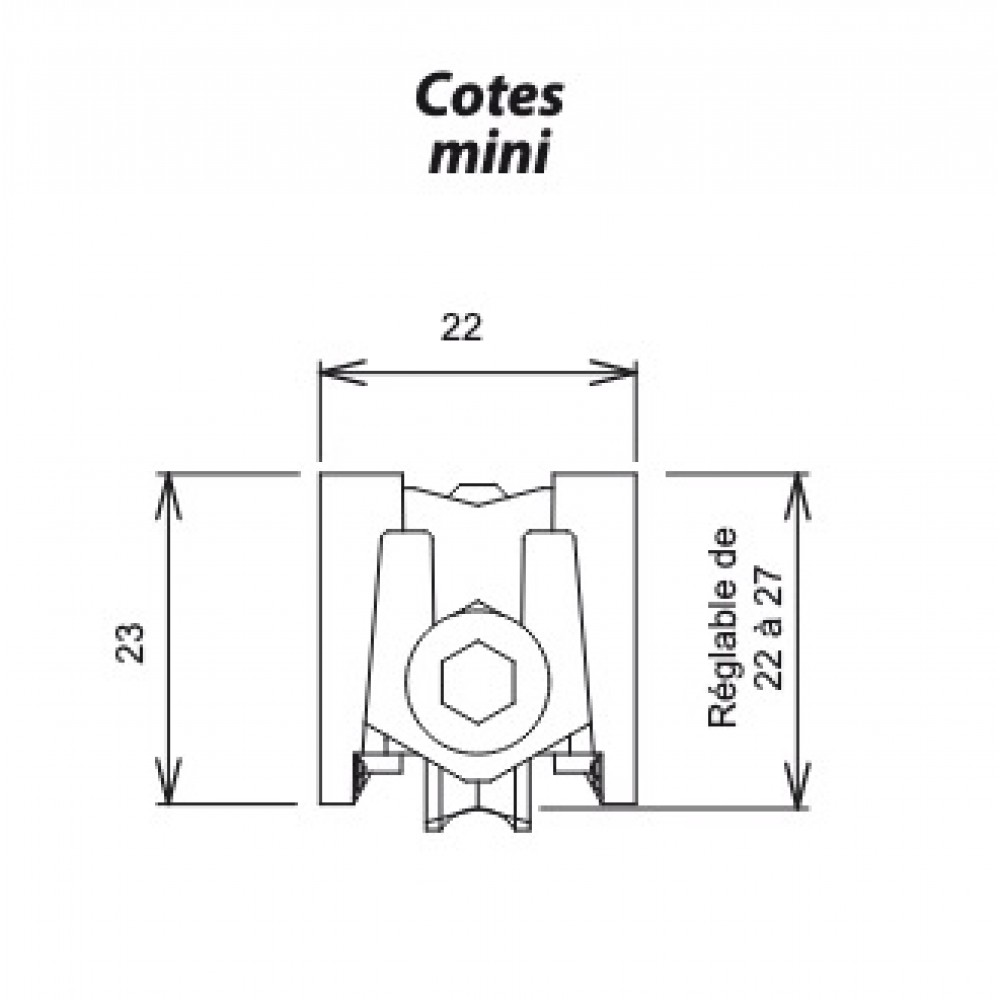

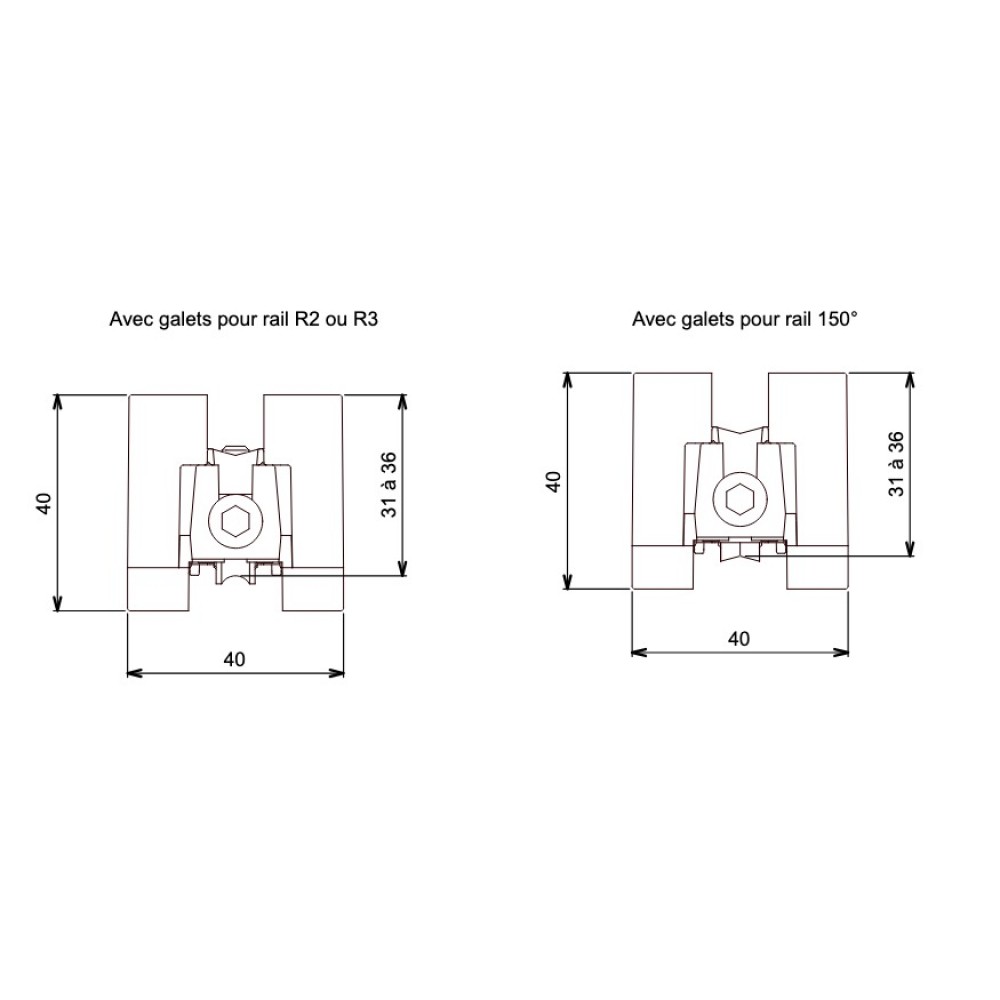

Les chariots sont réglables de 31 à 36 mm (sans usinage) à 22 à 27 mm (usinage max) en hauteur.
Avantages
- Adaptation sur la plupart des gammes du marché récentes ou anciennes.
Contenu du colis

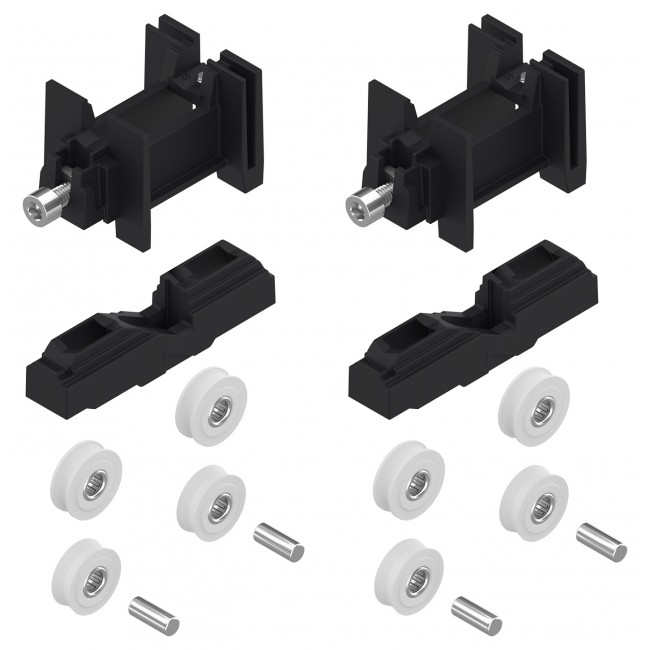

2 corps de chariot à usiner, deux types de galets (x8) pour roulement arrondi ou V, 4 axes
Caractéristiques techniques
| Charge par vantail | 160 kg |
|---|---|
| Compatible menuiserie | Aluminium |
| Conditionnement | Unitaire |
| Hauteur maximale du chariot | 40 mm |
| Hauteur minimale du chariot | 23 mm |
| Largeur maximale du chariot | 40 mm |
| Largeur minimale du chariot | 22 mm |
| Matière | Matériau de synthèse |
| Référence | 4535 |
| Réglable | Oui |
| Type | Double |
| Code fabricant |
|
Documents techniques
Questions / Réponses
sur ce produit ? Un de nos experts ou de
nos clients vous répondra.
-
Dimensions des galets
Réponses 1Je voudrais savoir le diamètre du galet, de l’axe et la largeur du galet Merci
Réponse de notre expertBonjour. Les seules cotes dont nous disposons sont données dans la fiche produit. Ce sont les seules communiquées par le fabricant. Bonne journée.
-
Chariot double Réf : 140301
Réponses 1Bonjour, quelle est le diamètre et la longueur des axes des galets ?
Réponse d'un clientlongueur axe 15mm et diamètre 22mm
-
usinage
Réponses 0Avec ce modèle, vous parlez d'usinage. Cela ce fait comment? Avec quel matériel? Merci pour votre réponse
-
Fixation
Réponses 3Bonjour, comment se fixe le chariot dans le profilé ALU. Merci.
Réponse d'un clientGrâce à une petite vis comme pour votre chariot d’origine
Réponse d'un clientBonjour, Yannick, le chariot se fixe via une vis pointeau. D abord, prend soin de prendre l ancien chariot et de reporter les côtes sur les nouveaux. Un peu de patience, un étau une scie à métaux, une lime et c'est parti. Cordialement Éric
Réponse d'un clientIl se bloque tout seul en place. Facile à meuler pour l'adaptation, très bonne qualité de roulage (baie de 2 mètres) je désespérais de trouver une solution, c'est la bonne, j'en reprend une paire d'avance.
-
dimensions des roulettes
Réponses 1Bonjour, Pouvez-vous svp m'indiquer le diamètre et la largeur des roulettes ? je cherche des roulettes d'environ 18mm au creux et 22 sur les flancs. Cordialement, FBJ
Réponse d'un clientLes roulettes fond bien 22mm sur les flancs
Besoin d'aide
Articles
Pour trouver par moi-même
Quelle est la durée de vie d’une fenêtre ?
Baie vitrée qui coulisse mal : pourquoi et quelles solutions ?
Les schémas de fenêtres : comprendre les symboles sur vos plans
Normes et réglementations PMR, tous à la porte
Les fenêtres de style haussmannien : une vue sur le Paris du Second Empire
Séparation d’une pièce : de la porte coulissante au claustra, des idées et des conseils pratiques
Solivage pour terrasse en bois : tout ce qu’il faut savoir !
Fenêtre oscillo-battante bloquée, pourquoi et que faire ?
Que faire en cas de serrure gelée ?
Quels sont les différents types de boulons ?
La norme TSA nécessaire pour quels pays ?
Cinq idées de poignées pour mettre en valeur vos portes blanches
Porte voilée, comment remédier au problème ?
8 astuces pour isoler votre porte d’entrée
Comment ouvrir une porte bloquée ?
Nous sommes à votre écoute
Je suis
Avis clients
-
5 / 5
Cette commande avait pour objet de remplacer des chariots équipant un coulissant de marque INITIAL (référence chariot : 3844A). J’ai réalisé l’usinage avec une ponceuse à bande et les finitions au papier de verre pour aboutir aux cotes désirées. Maintenant chaque chariot est muni de deux roulettes ce qui permet de mieux répartir les poids et offre une meilleure glisse lors de l’ouverture du coulissant. La notice d’assemblage est bien rédigée ; il est important de la suivre à la lettre ! Les roulettes initiales étaient en métal inoxydable ; les nouvelles sont en matériau de synthèse (~ téflon).
Réf. article : 140301
Commandé le : 03/11/2019
-
4 / 5
Le matériel n'est pas encore installé mais il correspond à la référence fournisseur et exactement à ce que j'attendais. J'avais un peu peur car le set de chariots commandé correspondait à une baie vitrée soit 2 chariots avec 2 roulettes chacun. Au total 4 axes (1 par roulette) et sur le descriptif du site n'était indiqués que 2 axes ! Finalement le produit est bien complet, correspond à la référence fournisseur (qui est indiquée sur le site) et avec un très bon rapport qualité / prix.
Réf. article : 140301
Commandé le : 03/08/2020
-
5 / 5
Une scie a marteau... une ponceuse et le tour et jouer ..... dans mon cas jai change un chariot défectueux et casse ...le 2 ieme chariot jai juste change les roulettes .... le plus long pour moi a etait de degonder le pan de baie qui ete défaillant.... a voir dans le temps ....mes pour le prix je re vie ..... je recommencerai l opération sans hésiter
Réf. article : 140301
Commandé le : 03/01/2021
-
5 / 5
Produit conforme à ma demande. S’adapte parfaitement à mes baies vitrées, il faut être rigoureux pour la découpe des chariots, le produit est de bonne qualité ainsi que les roulements. Le +, 8 roulements en plus dans le kit.
Réf. article : 140301
Commandé le : 02/03/2026
-
5 / 5
Superbe produit . Mise aux bonnes dimensions aisée . Pose , glissage dans le rail aisé . Derniers petits réglages porte posée et l'ensemble coulisse parfaitement sur des roulettes neuves . Encore bravo !
Réf. article : 140301
Commandé le : 07/03/2025
-
5 / 5
Très bien pour la rénovation. Il faut être patient pour l'usinage des chariots afin de les mettre à la côte voulue, mais ils s'usine très bien avec un flasque de meule. Les roues sont équipées de roulements à rouleau : excellent glissement !
Réf. article : 140301
Commandé le : 02/03/2018
-
5 / 5
Très-bien, bon rapport qualité prix. J'ai prix ce lot pour les 4 roulettes qui s'adaptent avec les axes parfaitement sur mes chariot d'origines de ma baie. ça va plus vite que t'essayer d'adapter les chariot au profil alu de la baie.
Réf. article : 140301
Commandé le : 24/03/2020
-
3 / 5
Ce produit ne s'adapte malheureusement pas du tout à ma baie coulissante aluminium. Dommage car j'ai ouvert le sachet pour le constater au moment de la tentative de montage, donc remboursement sûrement impossible :-(
Réf. article : 140301
Commandé le : 08/10/2019
-
5 / 5
Produit tout-à-fait conforme à ce qu'il me fallait. Il m'a permis de remettre en service sans difficulté des baies vitrées qui ne glissaient plus du tout.
Réf. article : 140301
Commandé le : 11/06/2025
-
5 / 5
Très satisfait de cet article qui demande dextérité et patience à l'usinage mais qui une fois en place assure avec brio le coulissement des baies alu les plus lourdes; Je recommande cet article à toutes et tous.
Réf. article : 140301
Commandé le : 18/05/2018
