Goujons métalliques pour fixations moyennes - WA SIMPSON Strong-Tie

produit épuisé

Produits similaires

Descriptif détaillé

Description

Système de fixation par expansion pour charges moyennes.

Caractéristiques

  • Distance au bord et entraxe faible
  • Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
  • Protection du métal type Z275 (galvanisé zinc 19 microns).
  • Exemples d'utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.
  • Protection antisismique : résistance aux chocs courts (explosion, séisme, etc.)

Avantages

  • Distance au bord et entraxes faibles.
  • Pose simple et rapide : écrou et rondelle prémontés.
  • Profondeur d'ancrage réduit : Diamètre du filetage = Diamètre du perçage.
  • Filetage protégé lors de la pose : point de frappe renforcé.

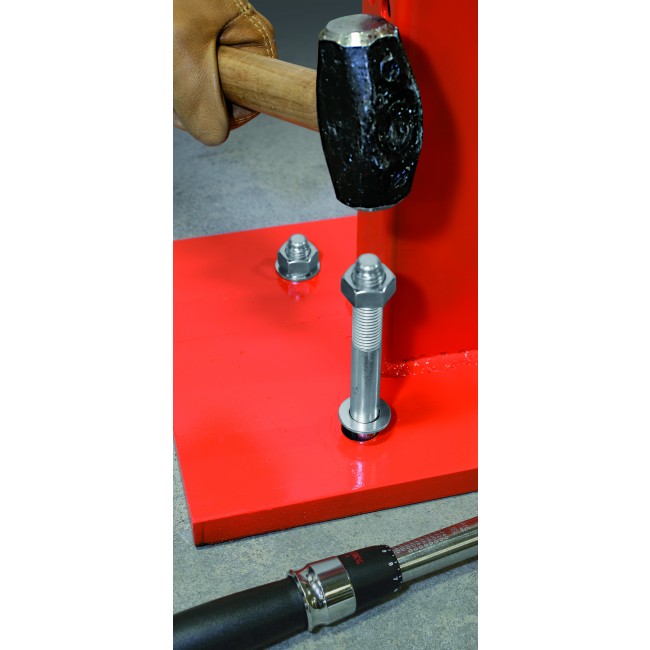

Mise en oeuvre et montage

Lors de l'application du couple de serrage, le cône remonte dans la bague d'expansion qui provoque une rupture des segments en s'ouvrant et viennent se plaquer contre la paroi, entraînant ainsi une adhérence par frottement sur le matériau support.
Il en résulte un ancrage par expansion par vissage à couple contrôlé sans outil particulier.

  • Percer le trou
  • Dépoussiérer le trou
  • Monter la cheville au travers de la pièce à fixer
  • Appliquer le couple de serrage

Données de montage

Références Ø perçage [d0] (mm) Prof. min. de perçage [h1] (mm) Ø perçage dans pce à fixer (au travers) [df] (mm) Ouverture de clé sur plat [Sw] Couple de serrage [Tinst] (Nm) Prof. ancrage [hef] (mm) Distance entraxes caractéristique (5)- Scr,N (mm) Distance entraxes mini - Smin (mm) Distance au bord mini - Ccr,N (mm) Ep. mini du support - Cmin (mm) Distance au bord caractéristique - hmin (mm)
WA M6-60/5 6 55 7 10 8 40 120 30 60 40 100
WA M6-65/10 55 7 10 8 40 120 30 60 40 100
WA M6-75/20 55 7 10 8 40 120 30 60 40 100
WA M6-85/30 55 7 10 8 40 120 30 60 40 100
WA M6-100/45 55 7 10 8 40 120 30 60 40 100
WA M8-68/5 8 65 9 13 15 45 135 40 68 40 100
WA M8-73/10 65 9 13 15 45 135 40 68 40 100
WA M8-83/20 65 9 13 15 45 135 40 68 40 100
WA M8-93/30 65 9 13 15 45 135 40 68 40 100
WA M8-103/40 65 9 13 15 45 135 40 68 40 100
WA M8-113/50 65 9 13 15 45 135 40 68 40 100
WA M8-133/70 65 9 13 15 45 135 40 68 40 100
WA M8-163/100 65 9 13 15 45 135 40 68 40 100
WA M10-78/5 10 70 12 17 30 50 150 50 75 50 100
WA M10-83/10 70 12 17 30 50 150 50 75 50 100
WA M10-93/20 70 12 17 30 50 150 50 75 50 100
WA M10-103/30 70 12 17 30 50 150 50 75 50 100
WA M10-113/40 70 12 17 30 50 150 50 75 50 100
WA M10-123/50 70 12 17 30 50 150 50 75 50 100
WA M10-143/70 70 12 17 30 50 150 50 75 50 100
WA M10-173/100 70 12 17 30 50 150 50 75 50 100
WA M10-213/140 70 12 17 30 50 150 50 75 50 100
WA M10-233/160 70 12 17 30 50 150 50 75 50 100
WA M12-104/5 12 90 14 19 50 65 195 70 98 70 130
WA M12-109/10 90 14 19 50 65 195 70 98 70 130
WA M12-119/20 90 14 19 50 65 195 70 98 70 130
WA M12-129/30 90 14 19 50 65 195 70 98 70 130
WA M12-139/40 90 14 19 50 65 195 70 98 70 130
WA M12-149/50 90 14 19 50 65 195 70 98 70 130
WA M12-179/80 90 14 19 50 65 195 70 98 70 130
WA M12-199/100 90 14 19 50 65 195 70 98 70 130
WA M12-219/120 90 14 19 50 65 195 70 98 70 130
WA M12-239/140 90 14 19 50 65 195 70 98 70 130
WA M12-259/160 90 14 19 50 65 195 70 98 70 130
WA M16-110/5 16 110 18 24 100 80 240 90 120 90 160
WA M16-151/30 110 18 24 100 80 240 90 120 90 160
WA M16-171/50 110 18 24 100 80 240 90 120 90 160
WA M16-201/80 110 18 24 100 80 240 90 120 90 160
WA M16-221/100 110 18 24 100 80 240 90 120 90 160
WA M16-261/140 110 18 24 100 80 240 90 120 90 160
WA M16-281/160 110 18 24 100 80 240 90 120 90 160
WA M16-321/200 110 18 24 100 80 240 90 120 90 160
WA M20-173/30* 20 130 22 30 200 100 300 120 150 120 200
WA M20-193/60* 130 22 30 200 100 300 120 150 120 200
WA M20-223/80* 130 22 30 200 100 300 120 150 120 200
WA M20-263/120* 130 22 30 200 100 300 120 150 120 200
