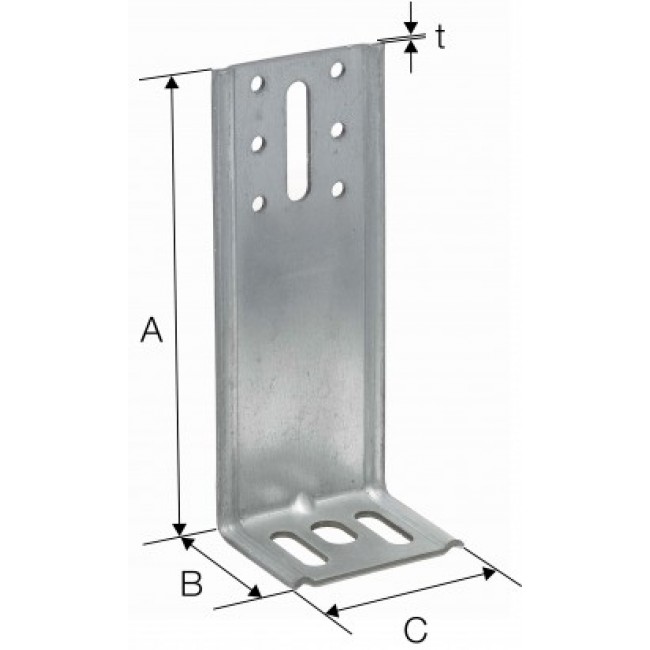

Équerre de bardage - EBC SIMPSON Strong-Tie

Les équerres de bardage EBC SIMPSON Stro ng-Tie sont utilisées pour la réalisation d'isolation par l'extérieur des façades. Elles permettent la fixation de chevrons qui constituent l'ossature secondaire. Cette ossature est déportée du mur et sert de support au revêtement extérieur de type bardage.

Les équerres de bardage EBC ont été conçues pour répondre aux régles générales de conception et de mise en oeuvre des isolations thermiques par l'extérieur et des bardages rapportés sur ossature bois. Elles sont conformes aux cahiers 3194, 3316 et 3422 du CSTB ainsi qu'à l'ETAG034

Caractéristiques

• Classe de protection 3 : ce produit est prévu pour être posé à l'extérieur.
• Finition et protection :
• Exemples d'utilisations : pied de poteau, abri de jardin, carport ouvert, etc.
• Matière: acier galvanisé S250GD + Z350 suivant NF EN 10346 (protection anti-corrosion idéale pour les atmosphères extérieures protégées et ventilées),

Avantages

• Rigidité assurée par un design adapté,
• 6 trous d'encadrement pour le passage des fixations de blocage,
• 2 trous oblongs horizontaux pour fixation à droite ou à gauche du profilé porteur,
• 1 trou oblong sur l'aile d'appui (côté chevron).

Support

• À fixer sur les pieds de fermette en ossature bois, ou sur la liaison montant/traverse
• Porté :bois massif, bois composite, fermes triangulées, profilés...

Domaines d'utilisation

• Fixation de chevrons pour bardages extérieurs.

Fixations

Perçages : Nombre et diamètres, voir tableau des dimensions.

• Chevrons bois : 1 tirefond LAG Ø8-50 + 2 vis CSA Ø5x35 ou Ø5x40 anti rotation.
• Support béton : cheville mécanique : cheville HIPC 8-140/100 ou WA M8-68/5.
• Support maçonnerie creuse : ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M8-95/20 + tamis SH M16-130.

Mise en oeuvre

1. Fixation des équerres : la fixation sur le porteur béton s'effectue avec un ancrage de Ø8 placé dans le trou oblong le plus haut.
2. Disposition des équerres : en partie courante, la mise en oeuvre standard consiste à positionner les chevrons verticaux avec un entraxe de 60 cm. Ces chevrons sont fixés avec des équerres disposées en quinconce de part et d'autre du chevron tous les 1,35 m soit 1,23 équerres/m². En rive de bâtiment, l'espacement entre les équerres est réduit (0,90 m) et les équerres sont toutes placées du même côté sur le chevron d'extrémité (voir schéma).
3. Application de l'isolant thermique

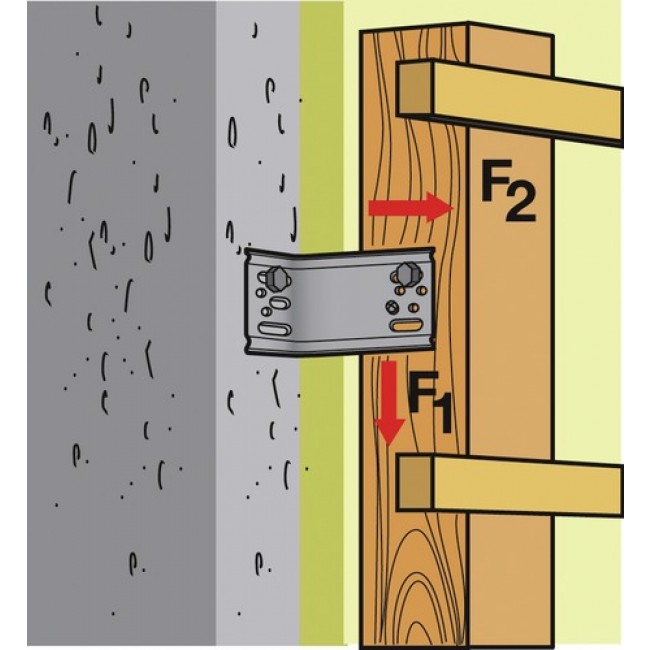

4. Fixation des chevrons bois : la fixation du chevron sur l'équerre est réalisée par un tirefond Ø8 (placé dans le trou oblong Ø8,5x40 central) et par l'ajout de 2 vis Ø5 assurant une "anti-rotation" du chevron.
5. Mise en place éventuelle d'un pare-pluie
6. Fixation du parement de bardage sur l'ossature secondaire
7. Fixation des chevrons bois
8. Mise en place d'un pare-pluie
9. Disposition des équerres
10. Vue de dessus
