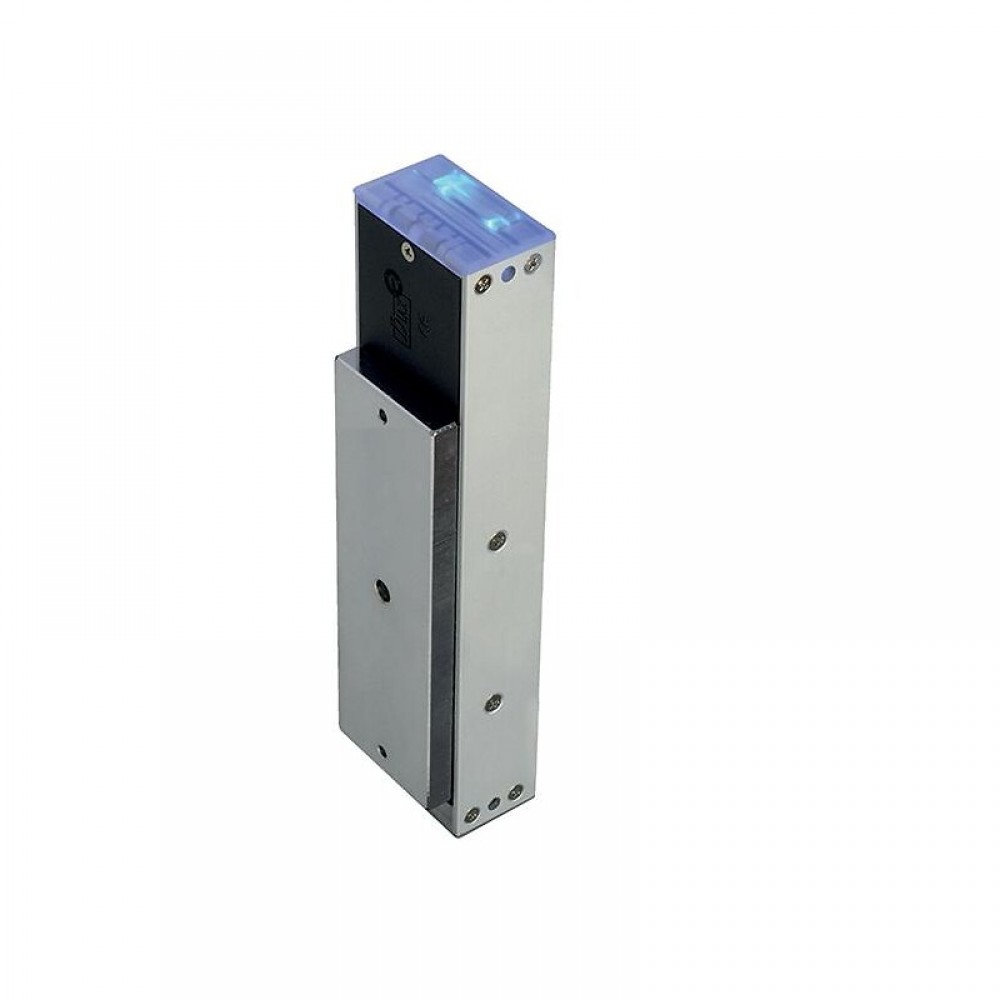

Ventouse électromagnétique en applique - 300 , 400 ou 500 kg DIAX

Les points clés :

  • Ventouses en applique 300, 400 ou 500 kg
  • Libère l’accès en cas de coupure de courant
  • Pose en intérieur
  • verrouillage d'issue contrôlé par clavier à touches, lecteur à badge ou autres
  • Garantie 10 ans

À partir de

104,51 € TTC
87,09 € HT

4 options

  • Longueur totale (mm)

  • Force (kg)

  • Largeur totale (mm)

  • Profondeur totale (mm)

  • Longueur totale (mm)

  • Force (kg)

  • Largeur totale (mm)

  • Profondeur totale (mm)

Référence 3 versions disponibles 3 versions disponibles

    En stock (selon version)

    Chez vous dès Mercredi 1er juin
    à partir de 7,90 €
    i

    x3 Payez en plusieurs fois sans frais

    i

    Produits similaires

    Descriptif détaillé

    Description

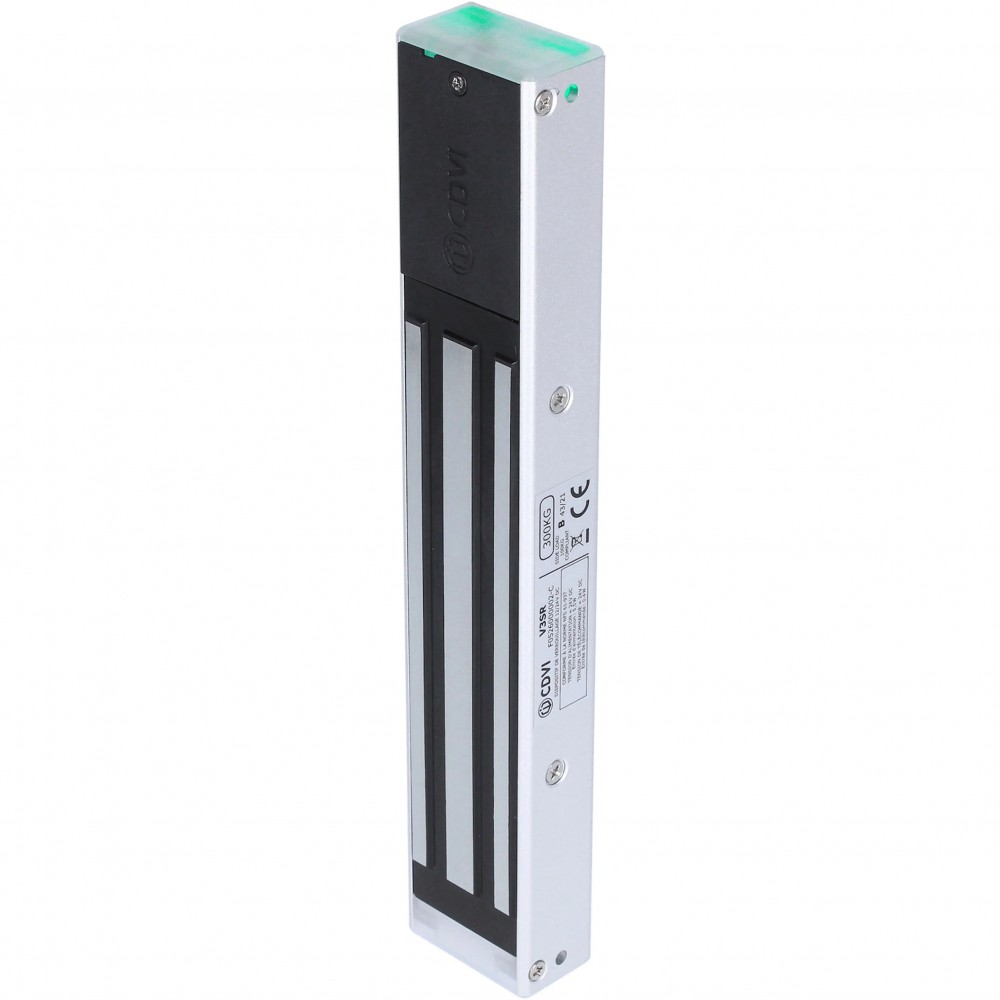

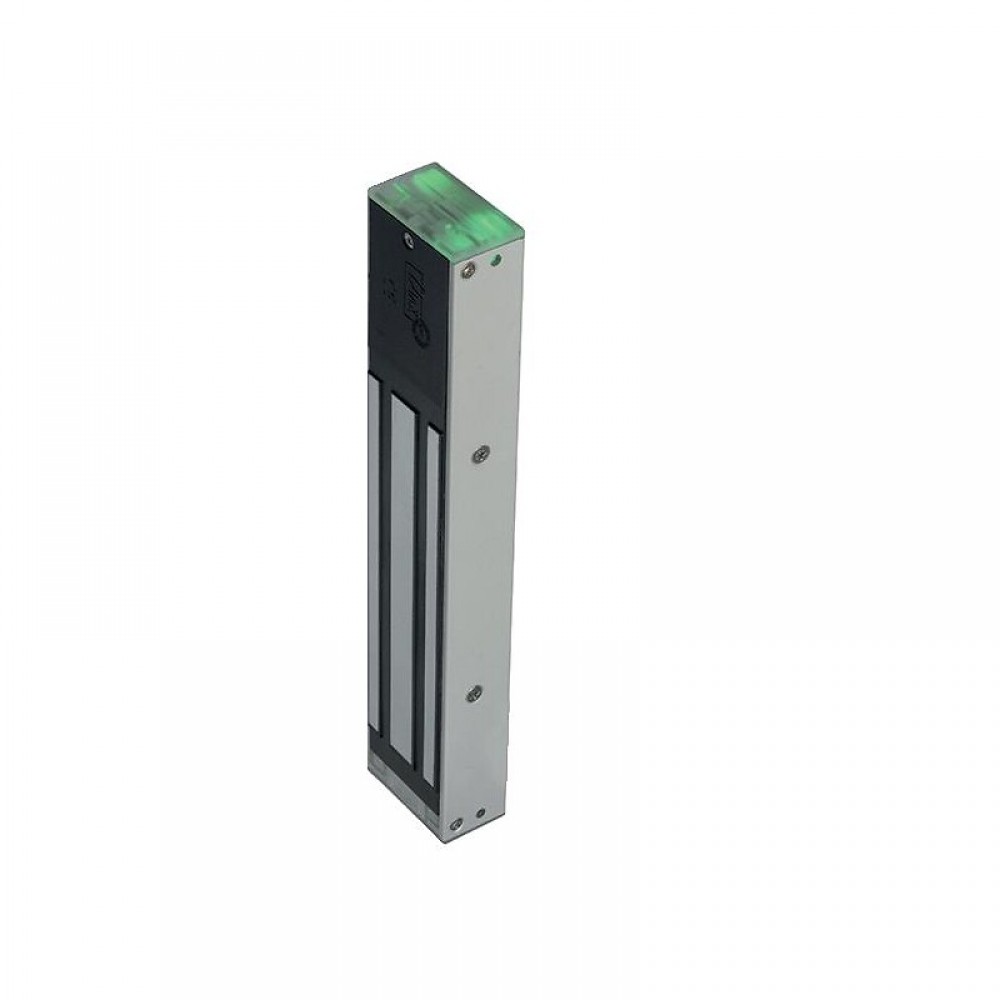

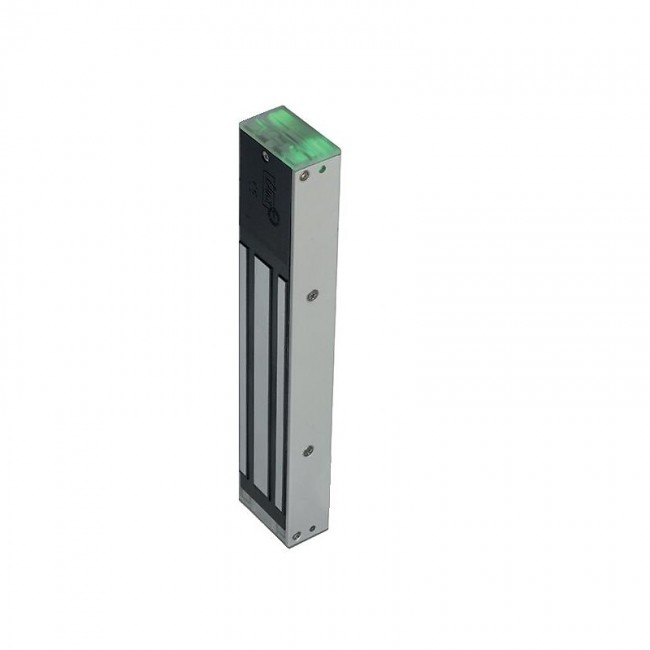

    Ces ventouses électromagnétiques V3SR, V4SR et V5SR du fabricant CDVI permettent le verrouillage d'une porte sans usure mécanique.

    Ces ventouses en applique permettent un verrouillage d'issue contrôlé par clavier à touches, lecteur à badge ou autres. Elles ne conviennent pas pour une issue de secours.

    En cas de coupure de courant, l'accès est libéré instantanément.

    Elles disposent d'une force de rétention de 300, 400 ou 500 kg, selon le modèle. Conçues avec un boîtier en aluminium anodisé, ces ventouses sont rrobustes. Elles fonctionnent par rupture de courant grâce à une alimentation bitension 12/24 V DC.

    Faciles à installer, elles sont préconisées pour une pose en intérieur.

    Ces ventouses V3SR, V4SR, V5SR sont équipées d'une protection électronique contre les effets de self.

    Ces ventouses disposent d'une signalisation de leur état de verrouillage par contact relais.

    Elles sont munies d'une signalisation visuelle (Bleu = Fermé ; Vert = Ouvert).

    Information sur la puissance de l'alimentation

    Pour un bon foctionnement, il faut s'assurer que la source d'alimentation a une puissance disponible supérieure à celle demandée par l'électro-aimant. Si la source d'alimentation destinée à alimenter l'électro-aimant a moins de puissance que celle demandée par celui-ci, la force de la ventouse sera moindre que celle spécifiée dans les fiches techniques.

    Influence du câblage

    La résistance du câblage s'ajoute à la puissance demandée par la bobine de la ventouse. Si le câblage est très long, l'aimant va perdre de sa puissance par rapport aux valeurs du fabricant. C'est pourquoi il faut installer l'alimentation le plus près possible de la ventouse.

    Vous trouverez les compléments aux ventouses dans la rubrique accessoires.

    Contenu du colis

    Livrée avec contreplaque et sans équerre de fixation.

    Caractéristiques techniques

    Marque DIAX
    Avec relais Oui
    Consommation en 12 V DC 500 mA
    Consommation en 24 V DC 250 mA
    Câblage Sans câble
    Tension AC/DC 12/24 V DC
    Avec temporisation Non
    Type de ventouse Indépendante
    Avec contreplaque Oui
    Type de pose En applique
    Adaptée DAS Non
    Code fabricant
    • F0525000015
    • F0526000004
    • F0526000002
    Longueur totale (mm)
    Force (kg)
    Largeur totale (mm)
    Profondeur totale (mm)

    Garanties / Normes / Labels / Technologies Normes / Garanties...

    Garanties
    • Garantie 10 ans

    Documents techniques

    Revendeur agréé

    Image marque DIAX

    Les accessoires

    Questions / Réponses

    Vous souhaitez des informations
    sur ce produit ? Un de nos experts ou de
    nos clients vous répondra.
    Questions 1
    Réponses 1
    • Norme et voyant

      Réponses 1
      David
      Acheteur

      Bonjour, le produit est il conforme NF 61-937 et possède t'il les voyants lumineux.

      Yvon
      Chef de produit
      Réponse de notre expert

      Bonjour David, Cette ventouse est conforme aux normes NF S 61-934 et NF S 61-937. Vous pouvez consulter la documentation sur cette page (Rubrique documents)
