Sabot à bretelles pour fermette - SHT SIMPSON Strong-Tie

Les points clés :

  • Facile à installer
  • Permet des décalages de hauteur entre le porteur et le porté
  • Adapté aux entraits de 97 mm.

11,32 € TTC
9,43 € HT

Référence SIMPSHT115-38

    En stock chez notre fournisseur

    Livraison en 5 jours ouvrés
    à partir de 6,90 €
    i

    Produits similaires

    Descriptif détaillé

    Description

     Ce sabot SHT est préconisé pour la connection de fermettes sur un support bois.

    Fixations

    • Pointes annelées CNAØ4,0x35 mm.

    Installation

    Configuration ailes à plat :
    • Fixer le sabot au porteur bois à l'aide de 12 pointes annelées CNAØ4,0x35 mm en vérifiant, si besoin, que la fermette sera alignée avec la partie inférieure du porteur.
    • Installer la fermette dans le sabot et la fixer à l'aide de 6 pointes annelées CNAØ4,0x35 mm.

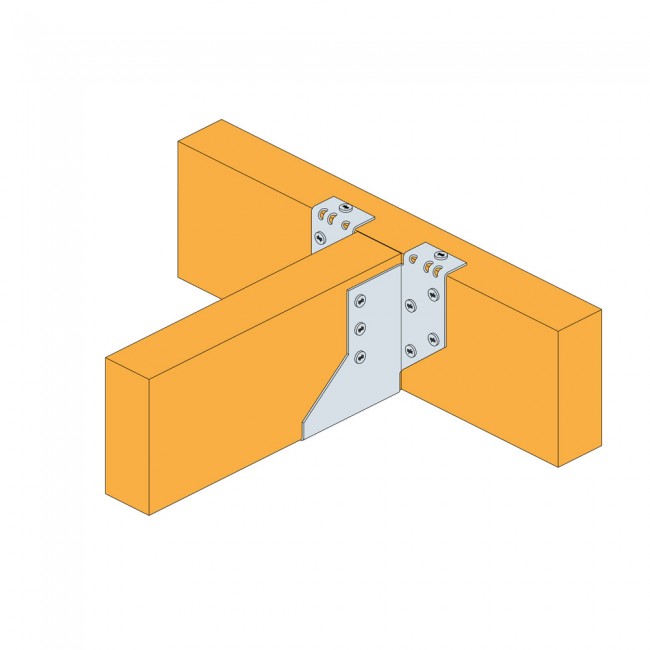

    Configuration ailes repliées :
    • Fixer le sabot au porteur bois à l'aide de 8 pointes annelées CNAØ4,0x35 mm installées dans les perçages inférieurs des bretelles, en vérifiant, si besoin, que la fermette sera alignée avec la partie inférieure du porteur.
    • Replier les bretelles sur le porteur et les fixer à l'aide de 2 pointes annelées CNAØ4,0x35 mm.
    • Installer la fermette dans le sabot et la fixer à l'aide de 6 pointes annelées CNAØ4,0x35 mm.


    Contenu du colis

    Livré par 1 pièce.

    Caractéristiques techniques

    Classe de protection Classe 2 : sous abri (charpente, ossature, etc.)
    Conditionnement Unitaire

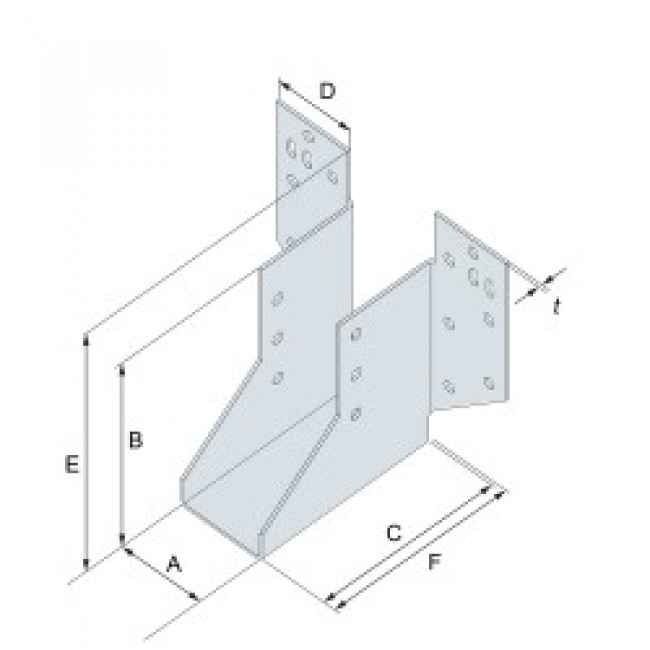

    Dimension A 38 mm
    Dimension B 90 mm
    Dimension C 83,50 mm
    Dimension D 35,90 mm
    Dimension E 115 mm
    Dimension F 85 mm
    Finition de protection Galvanisation Z275
    Marque SIMPSON Strong-Tie
    Matière Acier laminé à froid S250GD
    Perçages sur le porteur 12 Ø5 mm
    Perçages sur le porté 6 Ø5 mm
    Porte Bois massif, bois lamellé-collé, bois composite, ...
    Porteur Bois massif, bois lamellé-collé, bois composite, ...
    Type SHT115/38
    Épaisseur t 1,50 mm
    Code fabricant
    • SHT115/38
