Pied de poteau à âme - pour fortes charges - PBH SIMPSON Strong-Tie

Les points clés :

  • Reprise de charge importante en compression
  • S'insère dans le poteau bois, pour un résultat discret
  • Gavanisé à chaud

114,72 € TTC
95,60 € HT

Référence SIMPPBH120G

    Disponible

    Livraison en 35 jours ouvrés
    à partir de 8,90 €
    i

    x3 Payez en plusieurs fois sans frais

    i

    Produits similaires

    Descriptif détaillé

    Description

    Ce poteau PBH supporte de fortes charges verticales et horizontales. Il s'insère dans le poteau bois, pour un résultat discret.

    Avantages

    • Reprise de charge importante en compression
    • Il s'insère dans le poteau bois, pour un résultat discret
    Domaines d'utilisation
    • Poteau de soutien LC,
    • Plancher,
    • Auvent, ...

    Installation

    Partie haute :
    •
    • Réaliser une entaille verticale en âme du poteau en largeur 10 mm.
    • Identifier la position des broches sur les flancs du poteau.
    • Percer transversalement le poteau en Ø8 mm.
    • Positionner le poteau sur le pied de poteau et insérer les broches.
    Partie basse :
    • Positionner le poteau verticalement dans la structure.
    • Identifier la position des ancrages au sol sur le support.
    • Percer le support verticalement au diamètre et à la profondeur préconisé pour les fixations choisies.
    • Fixer la platine inférieure au sol à l’aide de chevilles d’ancrages sélectionnées.

    Fixations

    Poteau bois :
    • 4 broches Ø8 mm,
    • La longueur des broches correspond à la section du poteau.
    Sur béton :

    Cheville mécanique : goujon WA M12-109/10,
    An
    crage chimique : résine AT-HP + tige filetée LMAS M12-150/35.

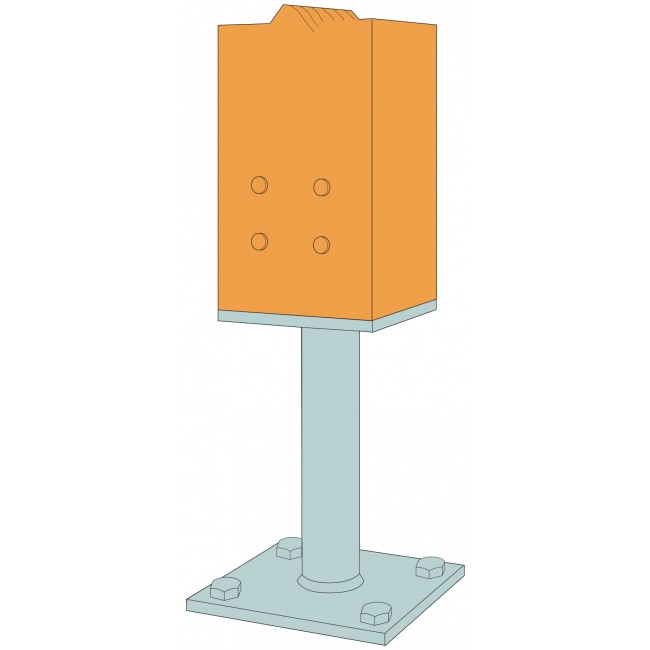

    Pied de poteau PBH - mise en place -1


    Contenu du colis

    Livré par 1 pièce.

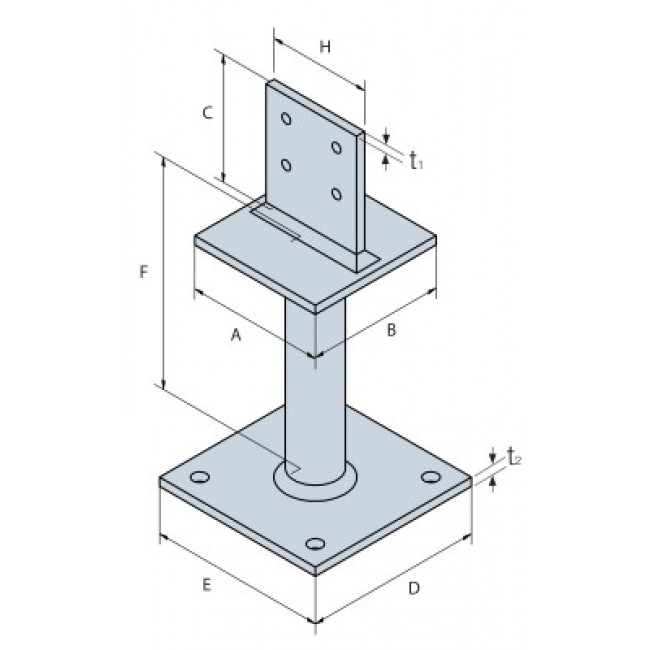

    Caractéristiques techniques

    Classe de protection Classe 3 : extérieur (poteaux, clôtures, etc.)
    Conditionnement Unitaire
    Dimension A 120 mm
    Dimension B 120 mm
    Dimension C 110 mm
    Dimension D 155 mm
    Dimension E 155 mm
    Dimension F 216 mm
    Dimension G 42,40 mm
    Finition de protection Galvanisation à chaud
    Marque SIMPSON Strong-Tie
    Matière Acier S235JR
    Perçages partie basse 4 Ø12 mm
    Perçages partie haute 4 Ø8,5 mm
    Porteur Bois, béton
    Porté Bois massif, bois lamellé-collé, bois composite, ...
    Type PBH
    Épaisseur t1 8 mm
    Épaisseur t2 8 mm
    Code fabricant
    • PBH120G
