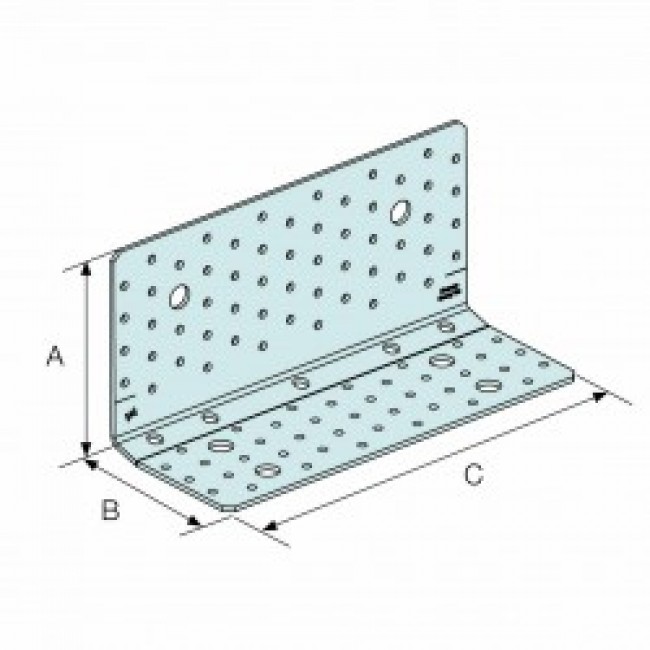

Équerre renforcée - pour fixation de panneaux CLT - AB255HD SIMPSON Strong-Tie

Cette équerre large AB255HD est destiné aux constructions CLT. Elle est d'un grande polyvalence : elle peut être fixée sur support bois et support béton,

Elle est d'une grande résistance et permet de résister aux efforts latéraux et verticaux

Domaines d'utilisation

• Panneaux massifs,
• Panneaux lamellés croisés (CLT), .

Fixations

Sur bois :

• Pointes annelées CNA Ø4.0x50 mm,
• Vis CSA Ø5.0x40 ou CSA Ø5.0x50,
• Vis filtetage total ESCRFTC8.0 (longeur en fonction de l'épaisseur du support).

Sur béton :

• Cheville mécanique : goujon WA M12-104/5,
• Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.

Installation

• Positionner l'équerre sur le support.
• Insérer les vis CSA ou les pointes CNA en premier.
• Insérer ensuite les vis filetage total dans les perçages proches du pli à un angle d'environ 70° (l'utilisation d'un gabarit est recommandé pour plus de rapidité et de précision).

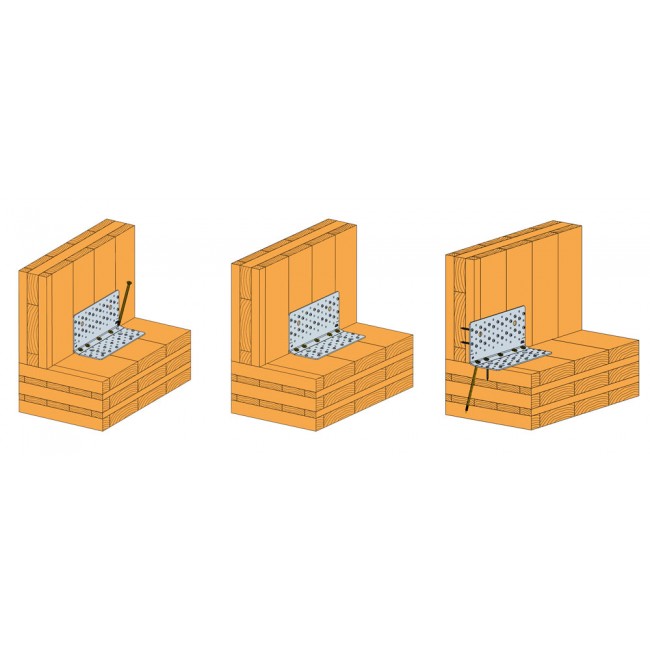

Les dispositions de fixations possibles sont illustrées ci-dessous.
