Descriptif détaillé

Description

Ancrage traversant au design exigeant pour des fixations dans le béton fissuré.

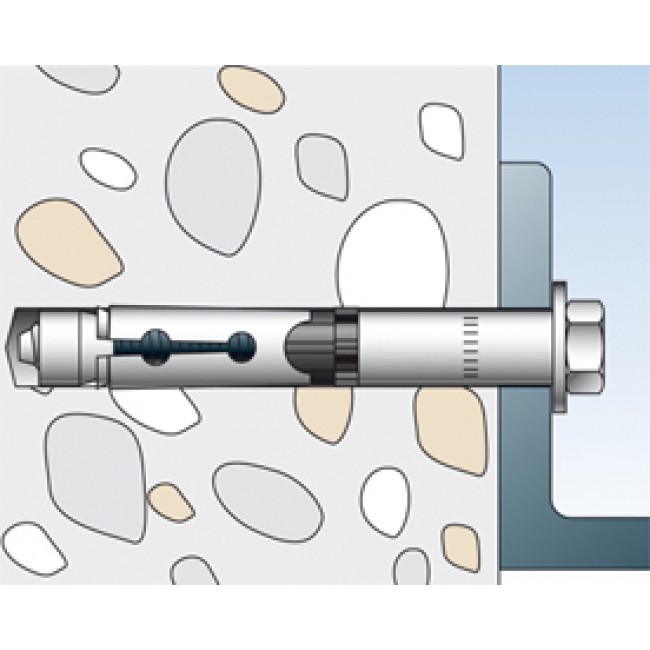

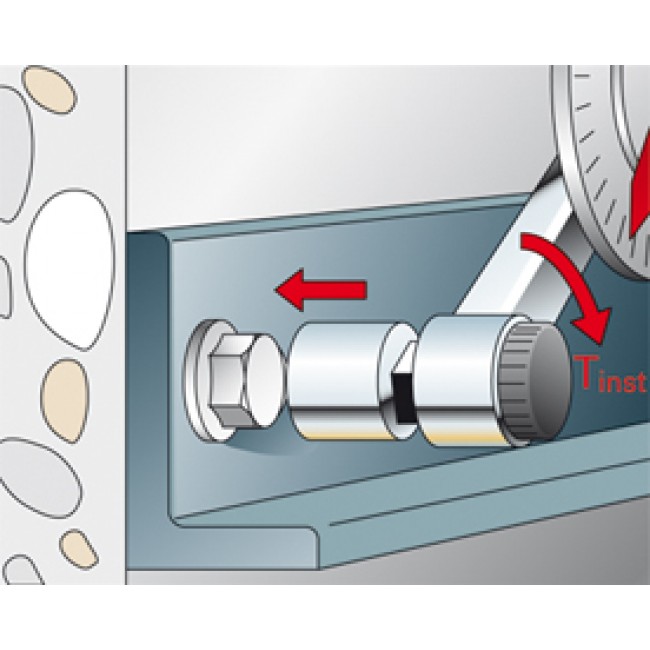

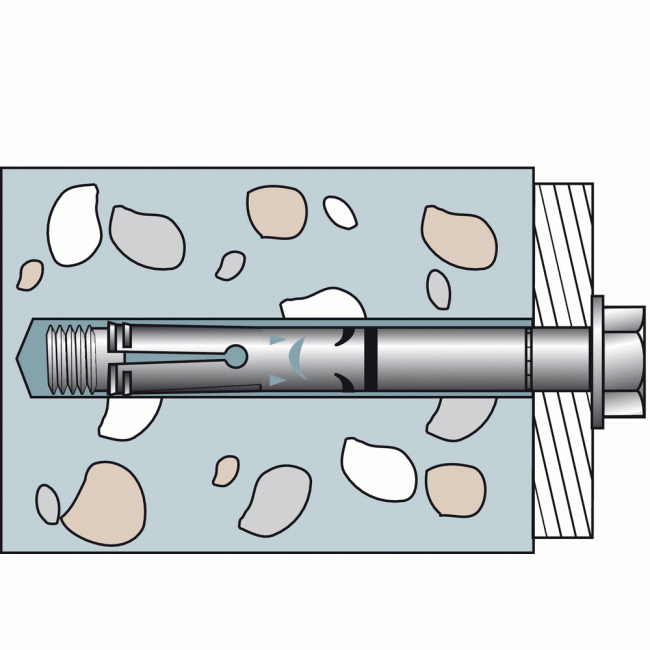

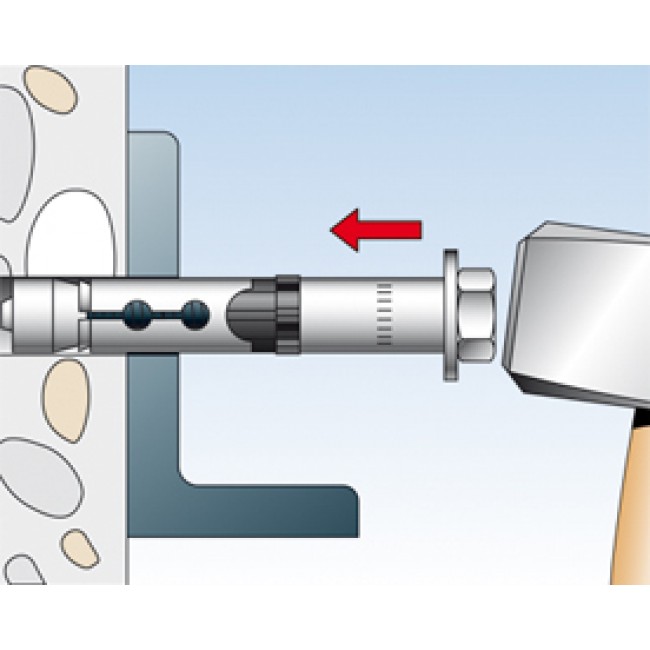

La cheville hautes performances FH II S avec tête hexagonale est une cheville à douille en acier électrozingué. La cheville convient pour le montage rapide traversant. Lors du serrage, le cône est tiré dans la douille et l'expanse contre les parois du forage. La bague en plastique noir évite la rotation de la cheville et compense le glissement. La pièce à fixer est ainsi tirée contre le support. La cheville hautes performances FH II S avec tête hexagonale convient idéalement pour fixer consoles, constructions métalliques et chemins de câbles dans le béton fissuré et non fissuré.

Possède une zone de déformation en 'croissant de lune' garantisant au serrage le plaquage de la pièce à fixer.

Applications

Barres d'appui
Escaliers
Consoles
Constructions métalliques
Echelles
Chemins de câbles
MachinesPortails
FaçadesGrilles

Convient sur les matériaux suivants

Béton C20/25 à C50/60, fissuré et non fissuré
Béton C12/15
Pierre naturelle à structure dense

Contenu du colis

Livrés avec vis tête hexagonale classe 8.8.

Caractéristiques techniques

Charge	Lourde
Marque	FISCHER
Matière	Acier
Nature du support	Plein
Taraudage Ø	ancrage
Code fabricant	44894 44887 503133 44886 44898 503134 44888 46847 44885
Conditionnement (pièces)	10 20 25 50
Diamètre de filetage (mm)	6 8 10 12 16
Diamètre de la cheville (mm)	10 12 15 18 24
Diamètre de perçage (mm)	10 12 15 18 24
Epaisseur à fixer maximum (mm)	10 25 50
Longueur de la cheville (mm)	65 85 105 106 118 121 130 132 160
Longueur de la vis (mm)	10 25 50
Profondeur de perçage (mm)	65 80 100 105 115 130 150
Tête (mm)	6 8 10 12 16
