Étrier à queue d'aronde ETB SIMPSON Strong-Tie

À partir de 39,28 € TTC

  • Remplace un assemblage traditionnel à queue d'aronde
  • Invisible

Choisissez vos options :

  • Dimension A (mm)

  • Dimension B (mm)

  • Dimension E (mm)

  • Dimension E1 (mm)

  • Hauteur de solive maximum (mm)

  • Hauteur de solive minimum (mm)

  • Largeur de solive minimum (mm)

  • Sur poutre Fixations Pointes annelées Ø4,0x50

  • Sur poutre Fixations Vis SCRB Ø5,0x80



En stock

Chez vous dans 4 jours

Éligible à ces modes de livraison :

  • À domicile : 8,90 €

Ces produits similaires pourraient aussi vous intéresser :

Descriptif

L'ETB est un connecteur innovant qui permet de réaliser un assemblage très discret reprenant l'esthétique d'une queue d'aronde traditionnelle. Le prémontage en atelier est conseillé pour une pose rapide sur chantier.

Caractéristiques

  • Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
  • Protection du métal type Z275 (galvanisé zinc 19 microns).
  • Exemples d'utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.
  • Epaisseur 6 mm pour la partie mâle et 10 mm pour la partie femelle.

Mise en oeuvre et fixations

Pour garantir les charges, les pointes et vis utilisées doivent être conformes à l‘ATE-04/0013 et aux préconisations données ci-dessous :
L‘Eurocode 5 permet l‘utilisation de pointes et vis non marquées CE. Toutefois, cela entraîne une diminution importante des charges. Se référer aux calculs des fixations de l‘Eurocode 5. Contactez notre service technique.

Sur porté :

  • Vis SCRB/95580 avec filetage complet. Finition bichromatée 500 grades B.

Sur porteur :

  • Pointes annelées CNA Ø4,0 x 50 mm.
  • Vis CSA Ø5,0 x 40 mm.

Installation

Le montage des étriers ETB est simplifié par l‘emploi d‘un gabarit de montage disponible sur stock. La réalisation du lamage s‘effectue avec un fraise Ø16 mm et une rondelle Ø30 mm.


ATTENTION : L‘étrier ETB ne doit pas être utilisé pour un assemblage avec une pente négative.

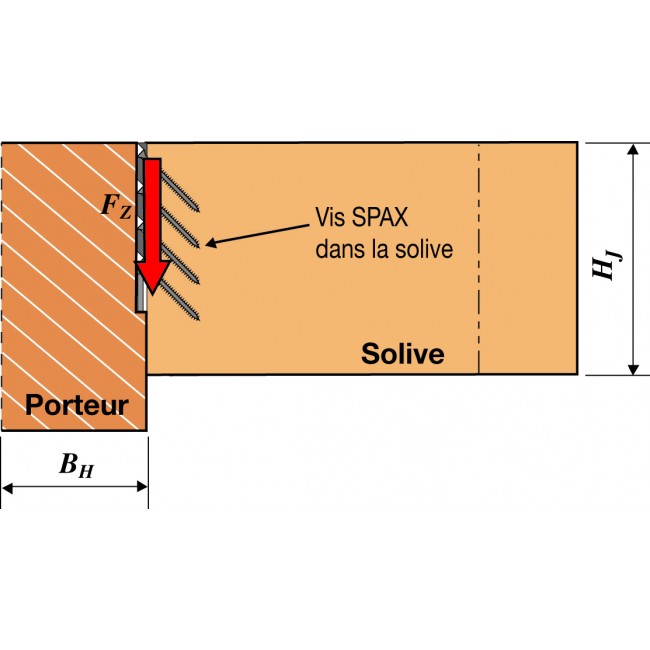

  • Type de sollicitation

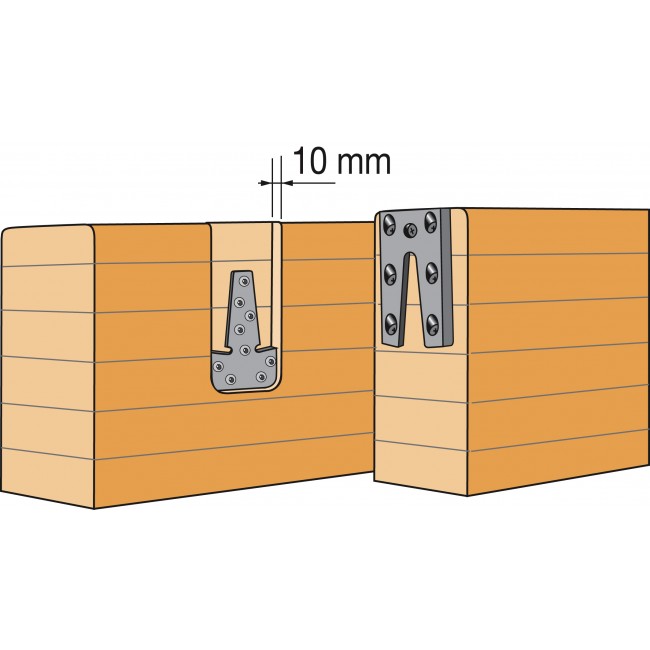

  • Profondeur du lamage sur la poutre porteuse

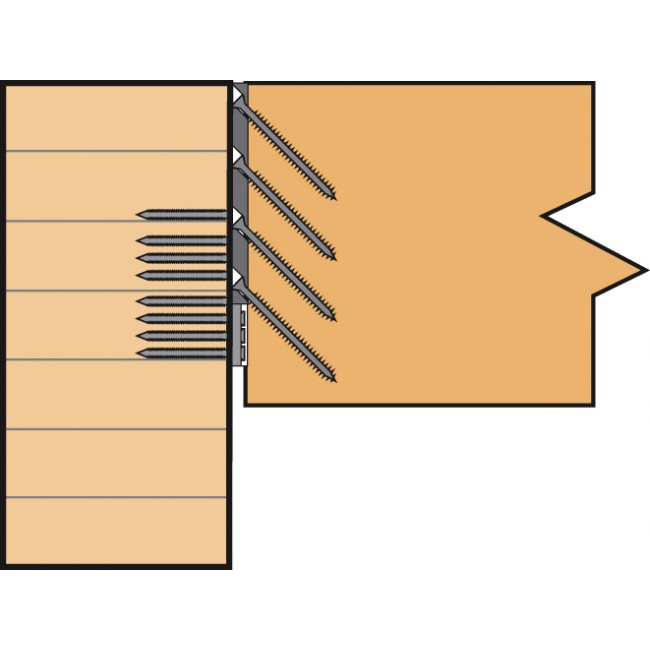

  • Fixation sur poutre (montage apparent sans lamage)
  • Fixation sur poutre (montage invisible avec lamage)

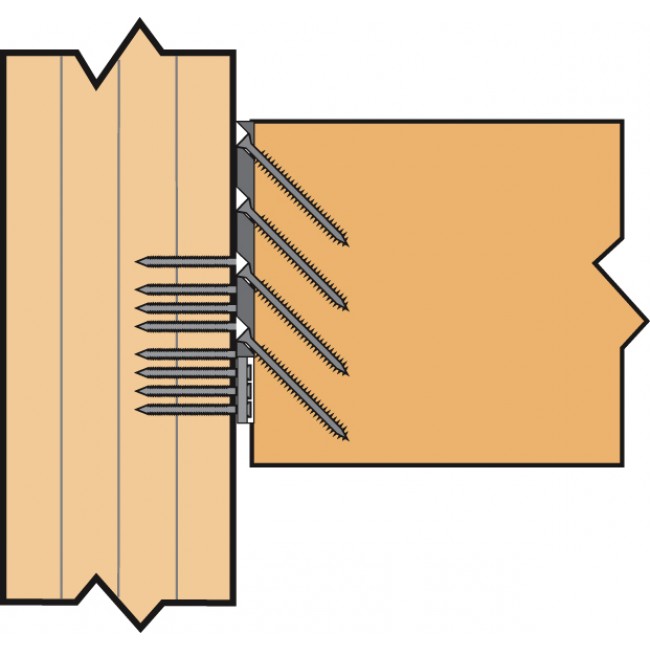

  • Fixation sur poteau - Montage apparent réalisé sans lamage

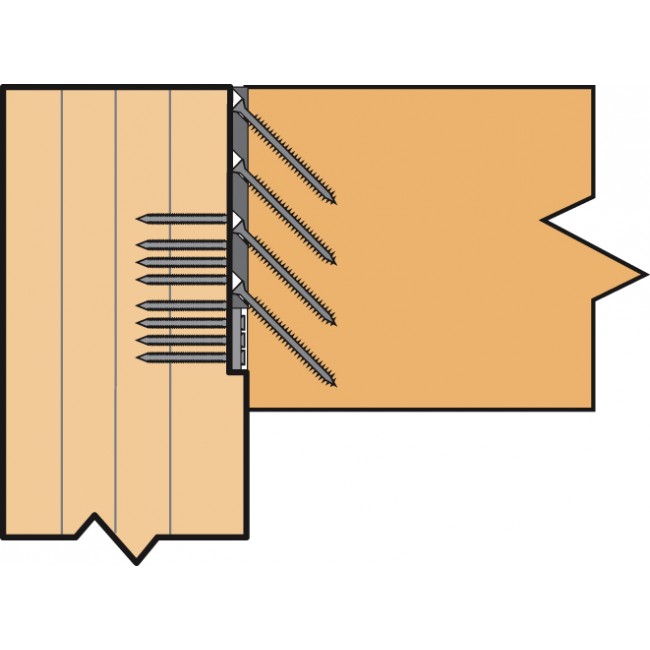

  • Fixation sur poteau (montage invisible avec lamage)

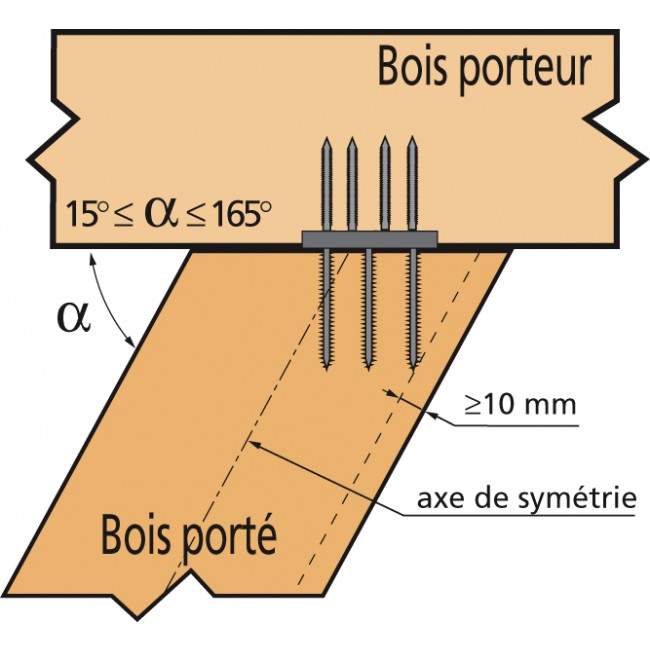

  • Assemblage en pente - Pente positive uniquement
  • Assemblage en angle - Vue de dessus

Contenu du colis

Livré par 1 pièce.

Technologies, normes, labels et garantie

  • Media_SIMPSON_2-54213d9d156ee.jpg
  • Media_SIMPSON_8-54213d9fa6623.png
  • Media_SIMPSON_21-54213da36cd1b.png
  • Media_SIMPSON_22-54213da38a817.jpg
  • Media_SIMPSON_95-54213dce0147d.jpg

Caractéristiques techniques

Classe de protection Classe 2 : sous abri (charpente, ossature, etc.)
Marque SIMPSON Strong-Tie
Matière aluminium
Épaisseur 1 Ep1 6 mm
Épaisseur 1 Ep2 10 mm
Code fabricant
  • ETB160/34716
  • ETB230/34723
  • ETB190/34719
  • ETB90/34709
  • ETB120/34712

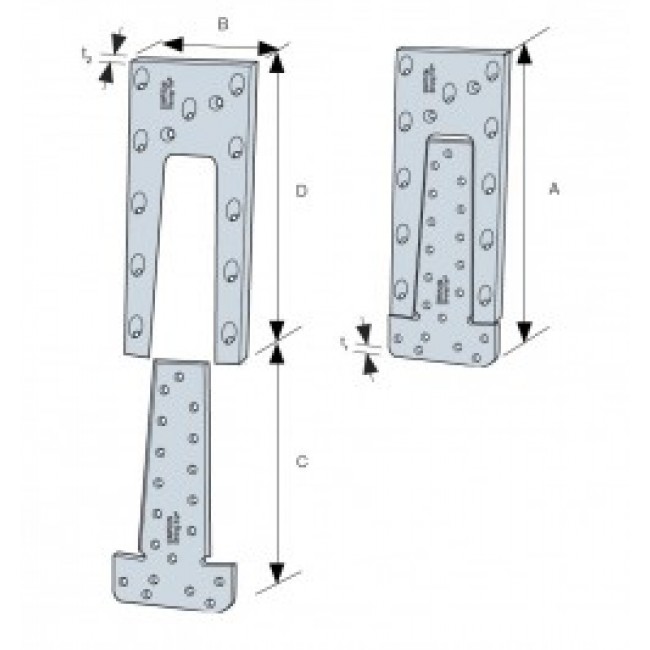

Dimension A (mm)
