Chevilles à frapper HIP SIMPSON Strong-Tie

À partir de 13,78 € TTC

  • Cheville à frapper multi matériaux
  • Avec vis prémontée
  • Collerette fraisée

Choisissez vos options :

  • Conditionnement (pièce(s))

  • Diamètre cheville (mm)

  • Diamètre de clou (mm)

  • Longueur (mm)

  • Percage : diamètre x longueur (mm)

  • Épaisseur de parois (mm)



En stock

Chez vous dans 4 jours

Éligible à ces modes de livraison :

  • À domicile : 8,90 €

Ces produits similaires pourraient aussi vous intéresser :

Descriptif

Système de fixation à frapper multi-matériaux pour charges légères.

Caractéristiques

  • Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
  • Protection du métal type Z275 (galvanisé zinc 19 microns).

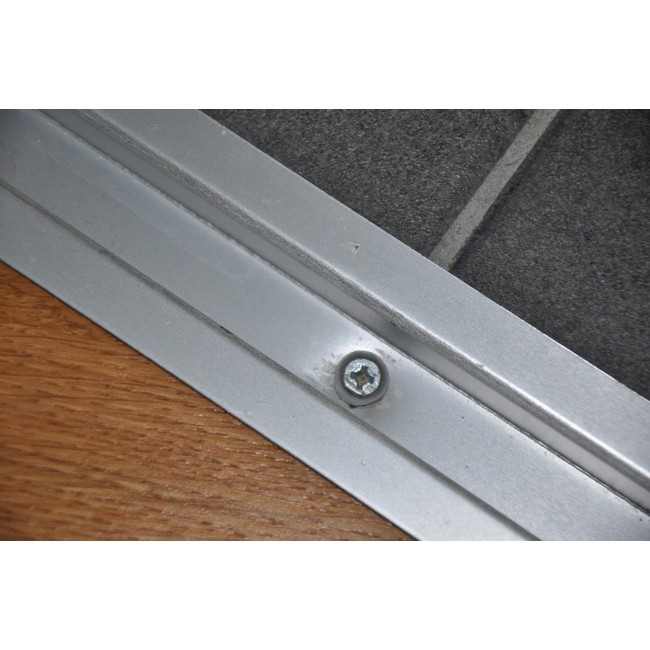

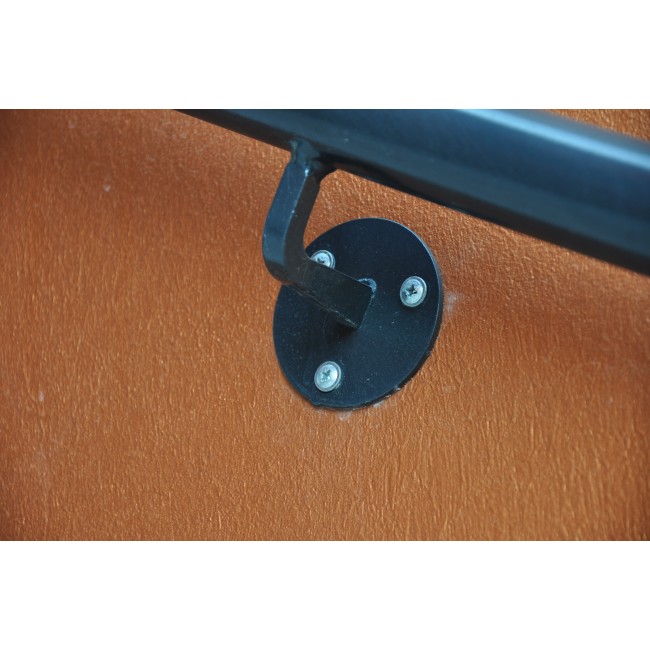

  • Exemples d'utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.
  • Clou en acier électrozingué et cheville 100% nylon.

Avantages

  • Montage et démontage très simple grâce au clou fileté.
  • Expansion par vissage ou frappe.
  • Plaquage parfait contre le matériau.

Mise en oeuvre et montage

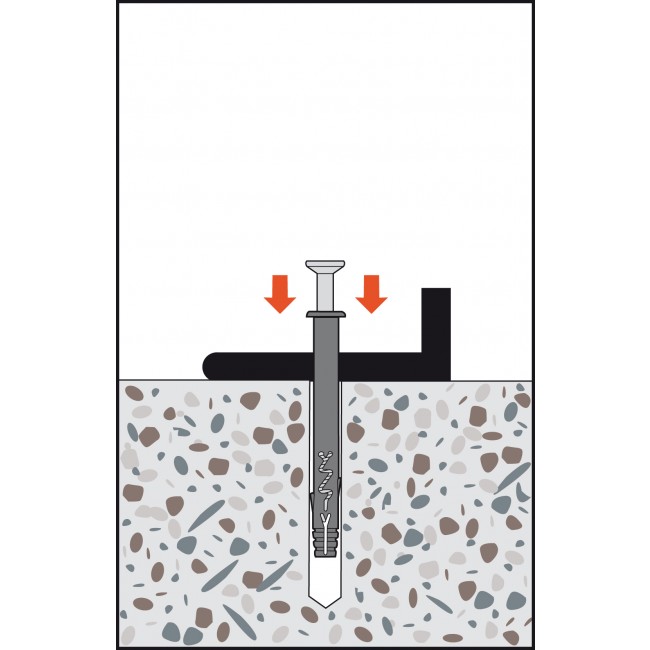

La cheville à frapper se pose au travers de la pièce à fixer et s'expanse sur la longueur du trou par friction lors de son installation au marteau.
La colerette aide au maintien de la pièce. Pour la pose en maçonnerie creuse, l'expansion de la cheville doit se faire dans au moins une des parois du support.

  • Percer le trou
  • Dépoussièrer le trou
  • Monter la cheville au travers de la pièce à fixer

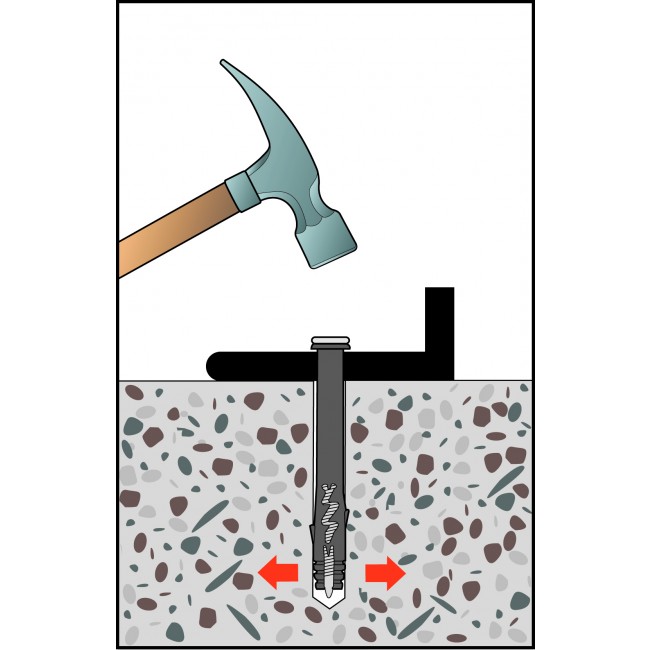

  • Enfoncer au marteau

Données de montage

RéférencesØ perçage [d0] (mm)Prof. perçage [h1] (mm)Ø clou [d] (mm)Ø collerette [dr] (mm)Prof. d'ancrage [hef] (mm)Dist. entraxes mini [smin] (mm)Dist. au bord mini [cmin] (mm)Ep. mini du support [hmin] (mm)
HIP 5-30/55253925405050
HIP 5-40/155253925405050
HIP 5-50/255253925405050
HIP 6-40/1063041030506060
HIP 6-50/2063041030506060
HIP 6-60/3063041030506060
HIP 6-80/5063041030506060
HIP 8-60/2084051240607080
HIP 8-80/4084051240607080
HIP 8-100/6084051240607080
HIP 8-120/8084051240607080
HIP 8-140/10084051240607080

Technologies, normes, labels et garantie

  • Media_SIMPSON_8-54213d9fa6623.png
  • Media_SIMPSON_21-54213da36cd1b.png
  • Media_SIMPSON_22-54213da38a817.jpg
  • Media_SIMPSON_129-54213df078f1b.jpg
  • Media_SIMPSON_130-54213df08b86f.jpg
  • Media_SIMPSON_133-54213df0dc2d7.jpg
  • Media_SIMPSON_135-54213df11ae12.png
  • Media_SIMPSON_136-54213df136b9f.jpg
  • Media_SIMPSON_231-54213e3b8f845.jpg
  • Media_SIMPSON_1125-54213feef0843.jpg

Caractéristiques techniques

Classe de protection Classe 2 : sous abri (charpente, ossature, etc.)
Finition électrozingué
Longueur utile mm SIMPSON Strong-Tie
Marque Acier
Ø vis Oui
Code fabricant
  • HIP05040
  • HIP08140
  • HIP06050
  • HIP05050
  • HIP06060
  • HIP08060
  • HIP08080
  • HIP08100
  • HIP08120
  • HIP05030
  • HIP06040
Conditionnement (pièce(s))
Diamètre cheville (mm)
Diamètre de clou (mm)
Longueur (mm)
Percage : diamètre x longueur (mm)
Épaisseur de parois (mm)
