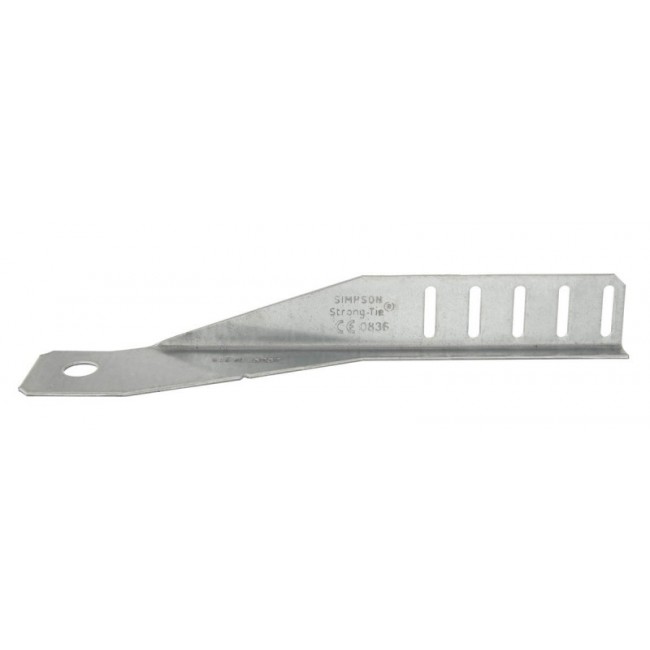

Patte pour murs rideaux - CCW SIMPSON Strong-Tie

Les points clés :

  • Facile à installer
  • Connecteur discret
  • Permet un déplacement vertical libre du montant

À partir de

5,23 € TTC
4,36 € HT

1 option

  • Sens

  • Sens

Référence 2 versions disponibles 2 versions disponibles

    Disponible

    Livraison en 35 jours ouvrés
    à partir de 8,90 €
    i

    Produits similaires

    Descriptif détaillé

    Description

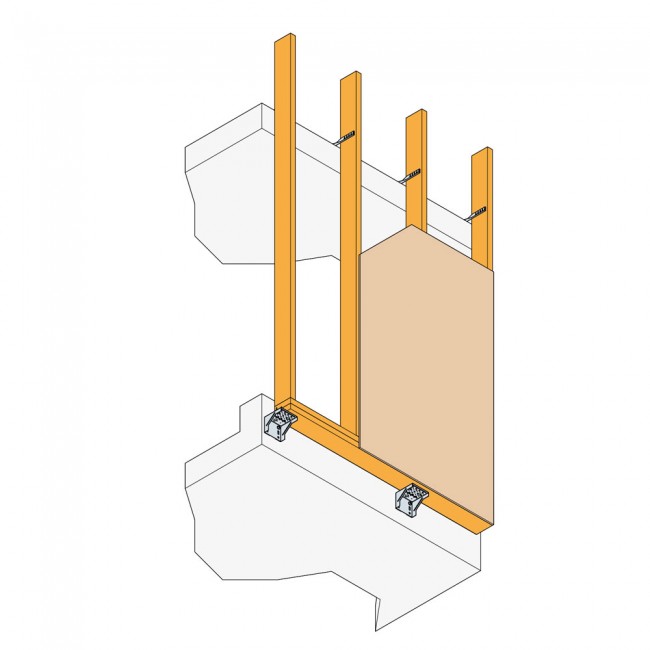

     Ces pattes CCW permettent la connection de l'ossature bois d'un mur rideau à une dalle béton.

    Avantages

    • Existe en deux modèles : CCWR (droite) et CCWL (gauche),
    • Facile à installer,
    • Connecteur discret,
    • Permet un déplacement vertical libre du montant,
    • Permet de laisser un écart de 50 mm max. entre le montant et le béton,
    • Présente des marquages pour indiquer la distance au bord limite.

    Fixations

    Sur béton :
    • Goujon mécanique WA M12-104/5,
    • Goujon mécanique BOAX-FMC M12-110/10.
    Sur bois :
    • Pointes annelées CNA4,0x35,
    • Vis connecteurs CSA5,0x40.

    Installation

    • Un écart de 0 à 50 mm entre le mur bois et le bord du béton est autorisé,
    • Les fixations doivent être centrées dans les trous oblongs, comme illustré ci-dessous,
    • Les distances minimales doivent être respectées, comme illustré ci-dessous,
    • L'agencement des pattes CCW doit remplir les deux conditions suivantes :
    • Pour chaque mur bois, quelle que soit sa longueur, il doit y avoir au minimum un CCWR et un CCWL.
    • Il doit y avoir au minimum un CCW dans le sens opposé, tous les quatre connecteurs.



    Contenu du colis

    Livré par 1 pièce.

    Caractéristiques techniques

    Classe de protection Classe 2 : sous abri (charpente, ossature, etc.)
    Conditionnement Unitaire

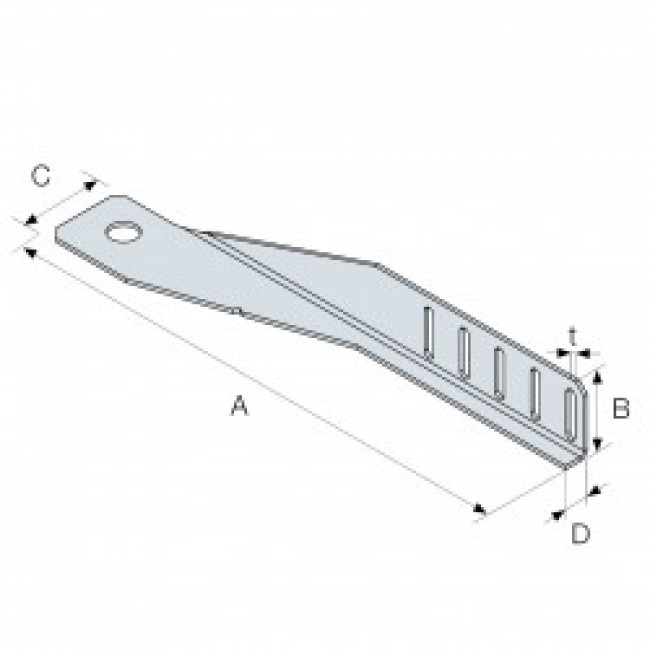

    Dimension A 260 mm
    Dimension B 35,50 mm
    Dimension C 40 mm
    Finition de protection Galvanisation Z275
    Marque SIMPSON Strong-Tie
    Matière Acier laminé à froid S250GD
    Perçage Aile C 1 Ø14 mm
    Perçages Aile B 5 Ø5x25 mm
    Type CCW
    Épaisseur t 2 mm
    Code fabricant
    • CCWL260/2
    • CCWR260/2
    Sens
