Descriptif détaillé

Description

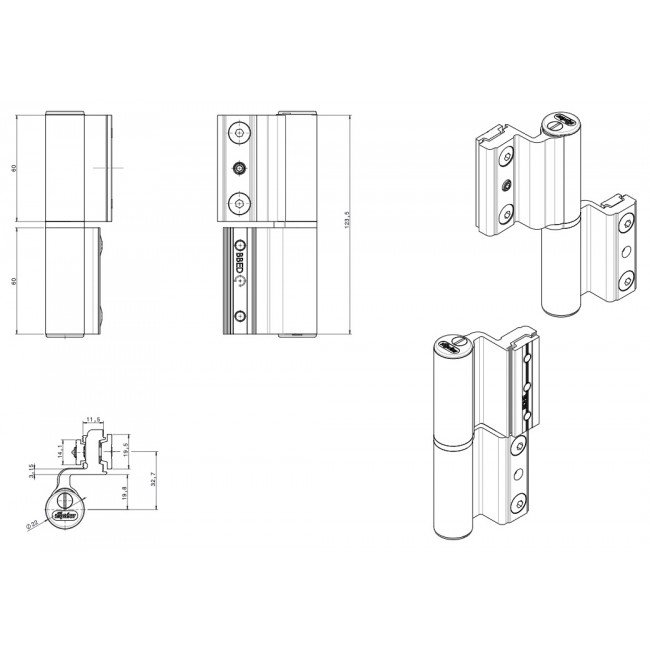

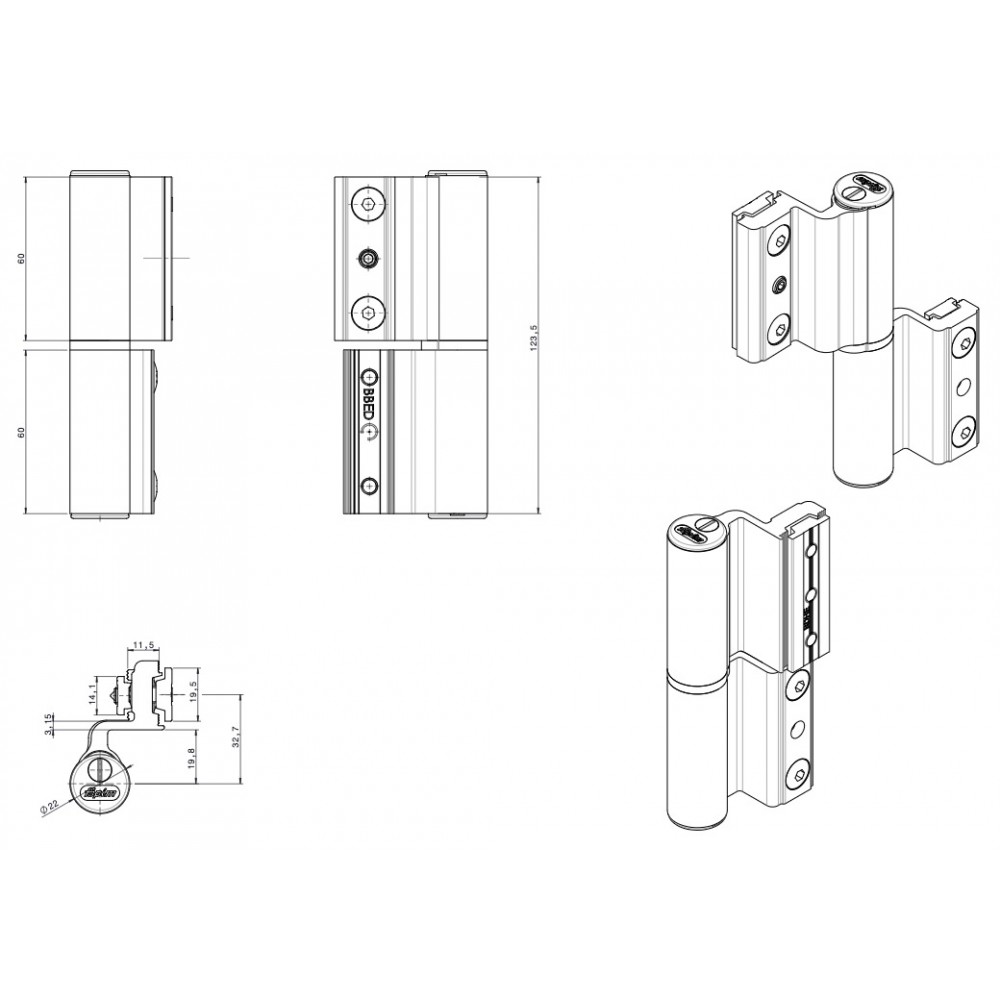

Cette paumelle à deux lames, à clamer, se destine aux porte-fenêtres lourdes en aluminium. L'application de la paumelle se fait directement sur les gorges du profils sans usinage.

Son réglage est tridimensionnel. Il est possible de régler la paumelle, horizontalement (+/- 2mm) et verticalement (4mm). Le réglage se fait avec la porte fermée et en pression par rotation d'une douille (+/-0,5 mm).

Le corps de la paumelle et les contreplaques sont fait en aluminium extrudé. La douille de réglage de la pression en Delrin. L'axe et les vis en acier inox. Les bouchons en nylon.

Les paumelles sont fournies avec contreplaques pré-assemblées.

Les différentes références couvrent la plupart des gammes aluminium.

Caractéristiques techniques

Diamètre noeud	22
Dimensions de la rainure	10 x 14,5 mm
Hauteur	124 mm
Marque	FAPIM
Matière	Aluminium
Pour profil	Reynaers CD68 / Instal Série 50 / Profils Systèmes Cuzco
Type	5673
Usage	Menuiserie aluminium
Code fabricant	5673_NJ 5673_QX 5673_MR 5673_32 5673_G6 5673_37 5673_NN
Conditionnement	1 20
Finition	Argent Aspect inox Blanc RAL 9010 Blanc RAL 9016 Gris anthracite RAL 7016 Gris anthracite RAL 7016 granité Noir RAL 9005
