Descriptif détaillé

Description

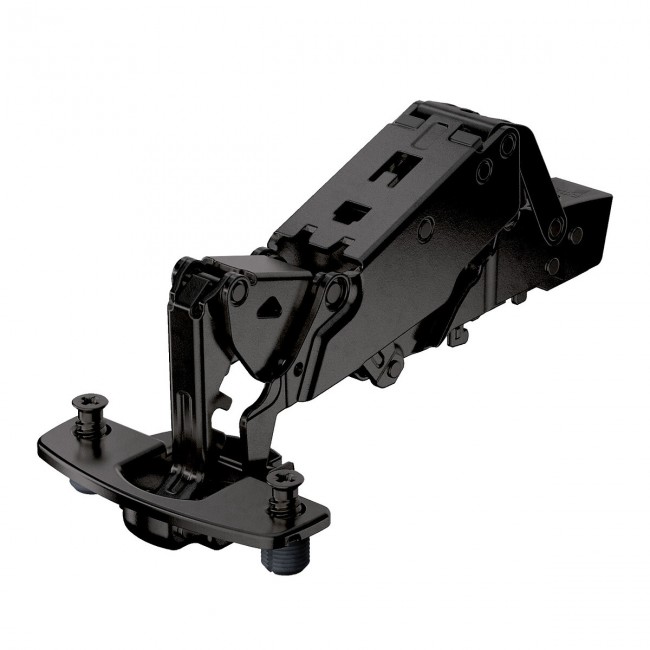

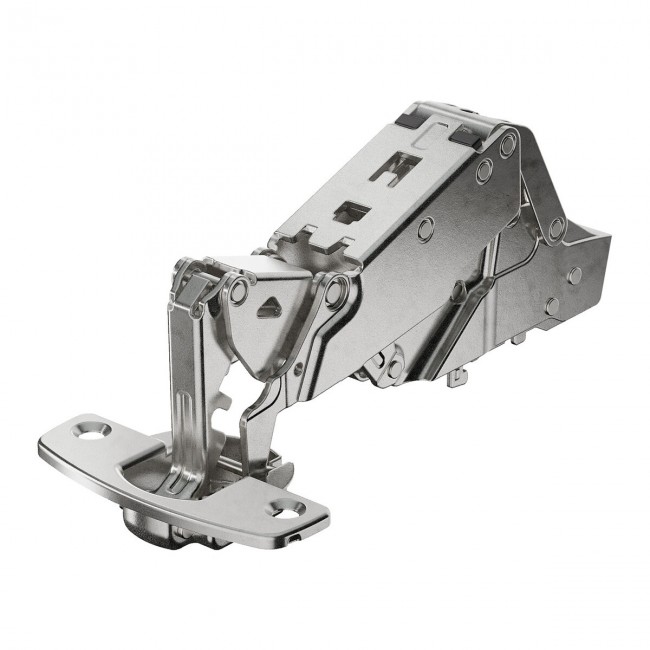

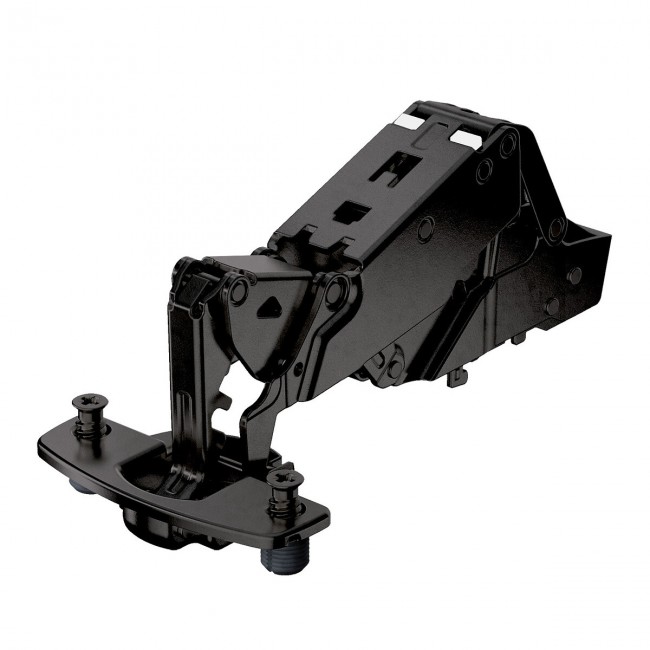

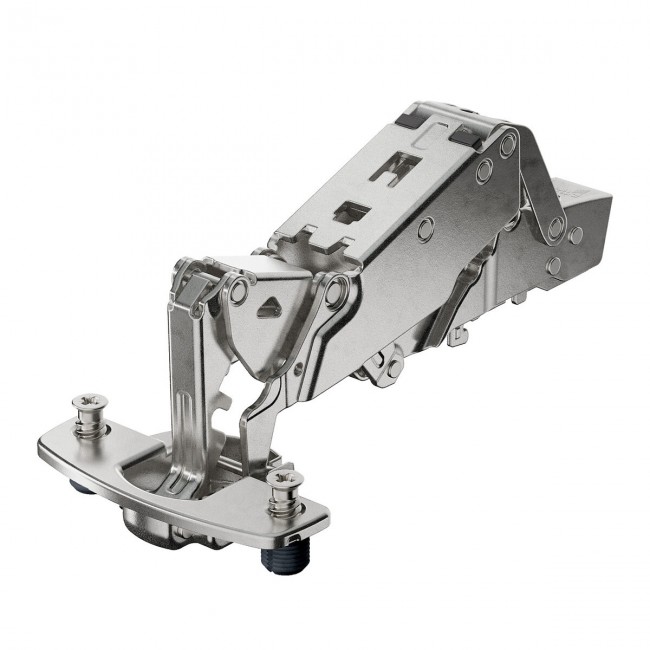

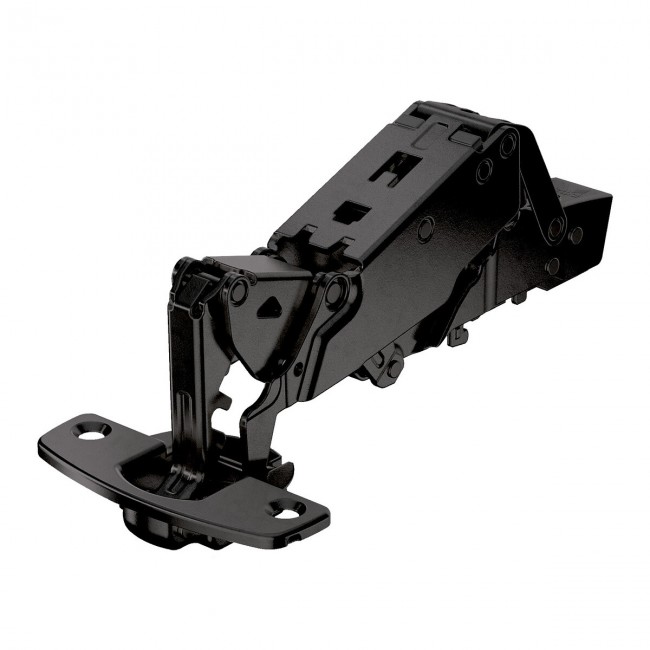

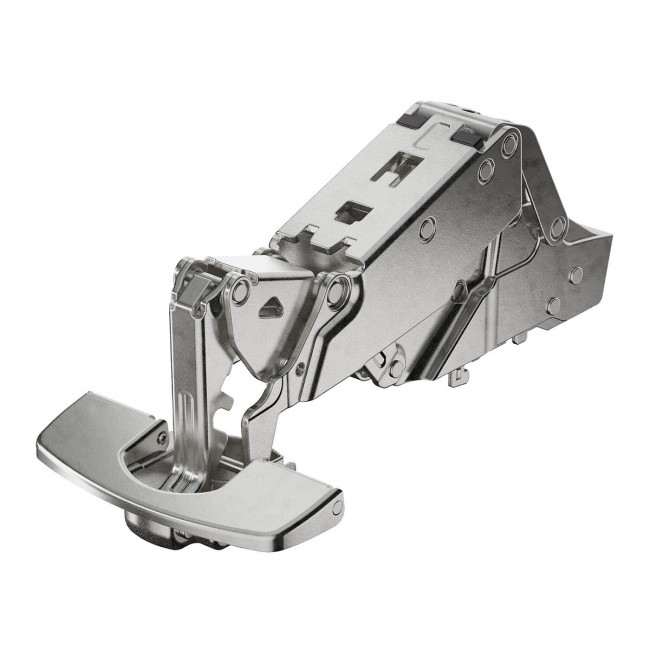

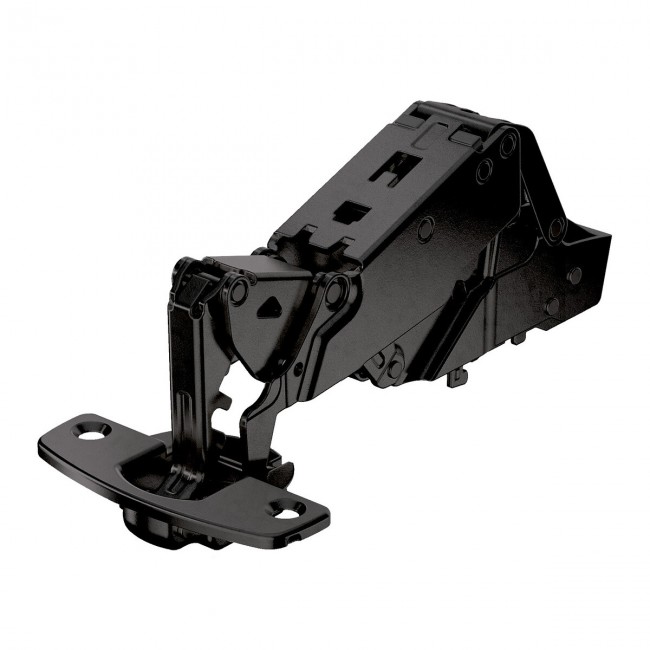

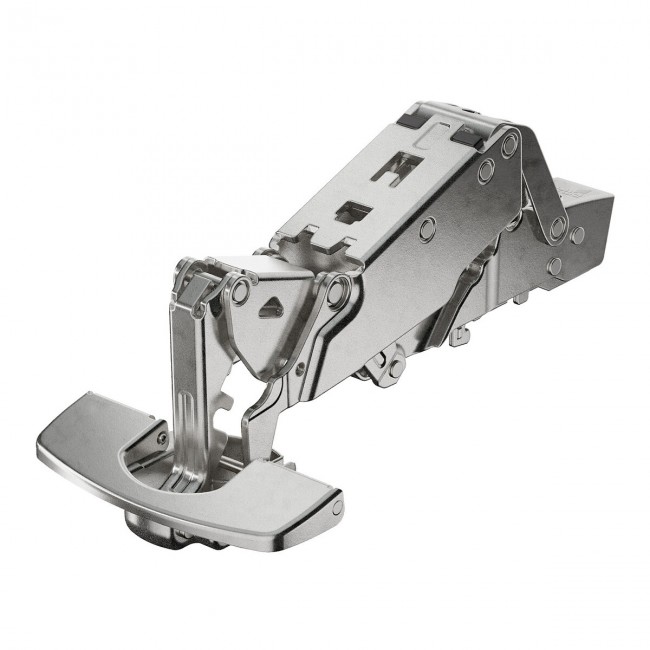

La charnière invisible 165° Sensys P2O 8687 est conçue avec une technique de clipsage pour une installation simple et rapide. Elle est spécifiquement adaptée aux applications Push to open, sans fermeture automatique, et offre une grande flexibilité pour les meubles modernes.

Caractéristiques principales :

Compatible avec des portes d’une épaisseur de 15 à 32 mm.
Diamètre du boîtier : 35 mm.
Profondeur du boîtier : 11,6 mm.
Réglages intégrés pour un ajustement précis :
- Recouvrement : +2 mm / -2 mm.
- Profondeur : +3 mm / -2 mm.
- Hauteur : ajustable par plaque de montage.
Angle d’ouverture : 165°, pouvant être réduit à l’aide d’accessoires en option.
Charnière à retrait zéro, idéale pour optimiser l'espace et permettre une ouverture totale sans obstruction.

Grâce à ses caractéristiques techniques, cette charnière est parfaitement adaptée aux exigences des meubles nécessitant une ouverture large et une esthétique discrète.

Caractéristiques techniques

Angle d'ouverture	165 °
Diamètre du boîtier	35 mm
Fermeture amortie	Non
Pour épaisseur de porte maximum	32 mm
Pour épaisseur de porte minimum	15 mm
Push to open	Oui
Série	Sensys 8687
Code fabricant	9099663 9099700 9099680 9099670 9091791 9099666 9099673 9099661 9091792 9099683 9099693 9099660
Conditionnement	10 50
Coudure (mm)	0 9.5
Entraxe de fixation (mm)	45 48 52
Finition	Nickelé Noir
Type de boîtier	À enfoncer À visser Manchon à expansion Montage rapide Fix
Type de ferrage	Applique Semi-applique

Garanties / Normes / Labels / Technologies Normes / Garanties...

Normes

EN 15570, niveau 3

Questions / Réponses

Vous souhaitez des informations
sur ce produit ? Un de nos experts ou de
nos clients vous répondra.

Questions 1

Réponses 1

pression faible

Réponses 1

Jean-charles

Acheteur

le 01/10/2025

Bonjour, comment faire pour que la porte du placard se ferme à fond.En effet elle reste entrouverte d'environ 5 mm . en fait au niveau des poussoirs car les charnières semblent manquer de puissance. Je ne sais pas comment régler , ça a l'air complexe comme charnière. Merci d'avance .

Laurent

Chef de produit

le 02/10/2025

Réponse de notre expert

Bonjour. Merci pour votre question. Il existe 3 réglages différents sur votre charnières. 2 sur la charnière elle-même et 1 sur l'embase. Je vous conseille d'utiliser une tournevis cruciforme et de légèrement resserrer ou desserrer l'une des vis pour régler votre porte qui doit être légèrement déréglée. Voici un lien vers le site du fabricant pour trouver la méthode de réglage préconisée par le fabricant. https://shop.hettich.com/fr_FR/Charni%C3%A8res/Charni%C3%A8res-%C3%A0-bo%C3%AEtier/Charni%C3%A8res-%C3%A0-bo%C3%AEtier-%C3%A0-montage-rapide-Sensys/Charni%C3%A8res/Charni%C3%A8re-grand-angle-Sensys%2C-avec-retrait-z%C3%A9ro%2C-sans-fermeture-automatique-%28Sensys-8687%29%2C-nickel%C3%A9e%2C-en-applique%2C-Angle-d%E2%80%99ouverture-165%C2%B0%2C-TB-sch%C3%A9ma-de-per%C3%A7age-45-x-9%2C5%C2%A0mm%2C-%C3%A0-visser-%28-%29/p/9099680?text=9099680 . Bonne journée.
