Etrier pour croupe - ETC392 SIMPSON Strong-Tie
Les points clés :
- Reprise de charges descendantes et ascendantes élevées
- Compatible avec une ferme industrielle avec entrait porteur de 97 mm.
Référence SIMPETC392
En stock chez notre fournisseur
Produits similaires
Descriptif détaillé
Description

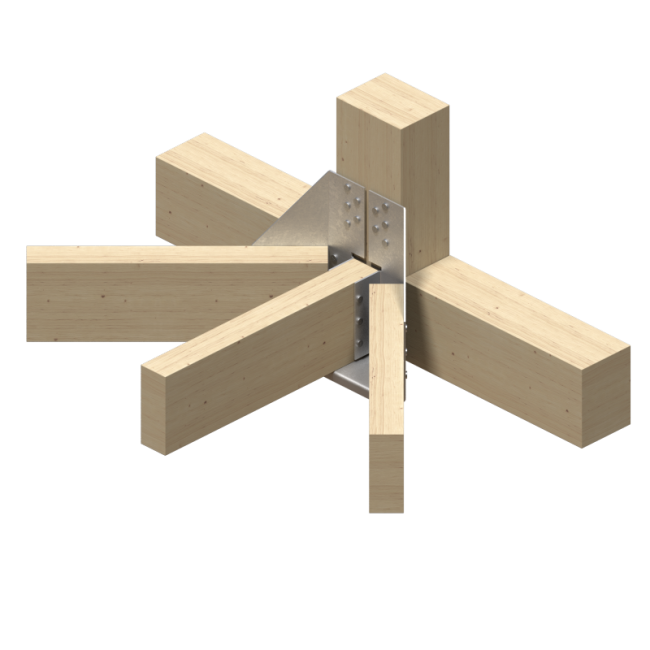

Cet étrier ETC392 permet la réalisation d'une croupe en assemblant les demi-fermes d'arêtier et d'empannon. Il a spécialement été conçu pour la fixation sur ferme avec entrait porteur de 97 mm minimum.
Fixations sur porté
- Pointes annelées CNA Ø4,0 x 35 mm.
Fixations sur porteur
Bois :
- Pointes annelées CNA Ø4,0 x 35 mm.
Installation

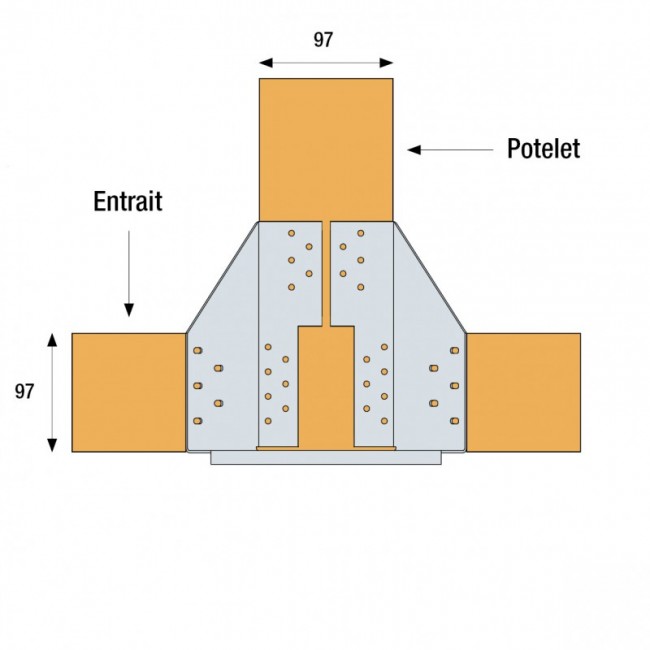

- L'utilisation d'un ETC392 requiert l'installation d'un poinçon d'une largeur minimum de 97 mm,
- Utiliser toutes les fixations spécifiées dans le tableau, selon l'ordre ci-dessous :
- Fixer l'étrier au porteur.
- Fixer l'empannon dans l'étrier.
- Fixer les arêtiers dans l'étrier par les 4 pointes situées en partie inférieure.
- Achever la fixation des arêtiers par les pointes latérales.
Contenu du colis
Livré par 1 pièce.
Caractéristiques techniques
| Classe de protection | Classe 2 : sous abri (charpente, ossature, etc.) |
|---|---|
| Conditionnement | Unitaire |

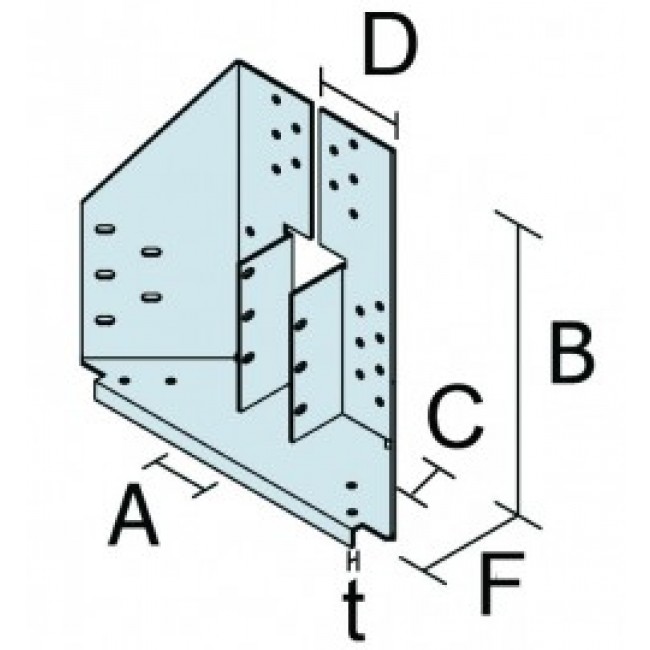

| Dimension A | 38 mm |
| Dimension B | 195 mm |
| Dimension C | 68 mm |
| Dimension D | 54 mm |
| Dimension F | 102 mm |
| Finition de protection | Galvanisation Z275 |
| Marque | SIMPSON Strong-Tie |
| Matière | Acier laminé à froid S250GD |
| Porte | Bois massif, fermes industrielles, ... |
| Porteur | Bois massif, bois lamellé-collé, bois composite, ... |
| Type | ETC392 |
| Épaisseur t | 2 mm |
| Code fabricant |
|
