Charnière invisible à visser 110° OPTIMAT PLUS 4 FM HETTICH
Les points clés :
- Toutes largeurs de cadre
- Pour porte d'épaisseur de 13 mm minimum
- Ouverture à 110°, fermeture automatique
Référence 589757
En cours de réapprovisionnement Délai de livraison indisponible, contactez notre service client i
Mondial Relay
dès 8,90 €
Produits similaires
Descriptif détaillé
Description

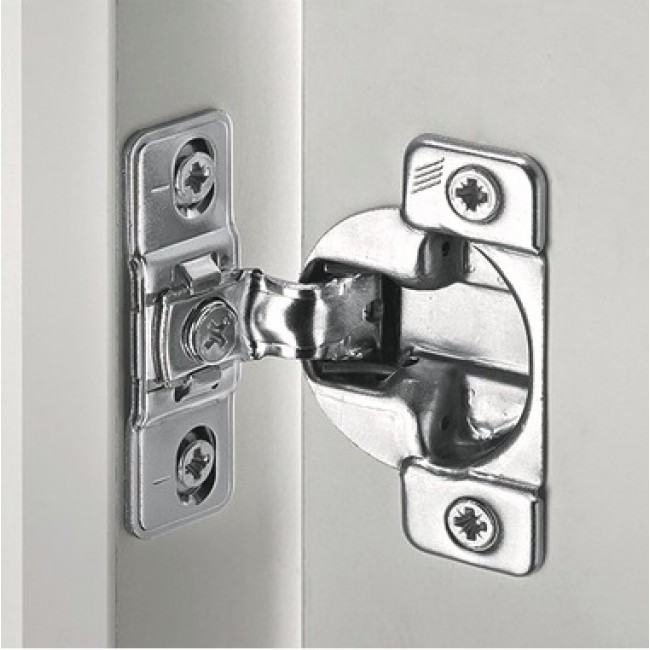

La charnière OPTIMAT PLUS 4 FM de Hettich est une solution technique de haute qualité, spécialement conçue pour les meubles à cadre. Sa conception en acier nickelé et son montage à visser en font un accessoire robuste et fiable pour vos projets de menuiserie nécessitant un recouvrement important.
Cette charnière s'adapte à toutes les largeurs de cadre, offrant une grande flexibilité lors de la conception de vos caissons. Elle est utilisable sur des portes d'une épaisseur minimale de seulement 13 mm, ce qui est idéal pour les façades légères ou les matériaux modernes de faible épaisseur. Dotée d'un dispositif de rappel, elle assure le maintien de la porte en position fermée sans ajout de loqueteau supplémentaire.
Pour un alignement parfait de vos façades, la charnière intègre deux axes de réglage :
- Réglage du recouvrement : ±1,5 mm.
- Réglage en hauteur : ±2 mm.
- Conformité : classée niveau 1 selon la norme EN 15570, garantissant une durabilité et une résistance testées.

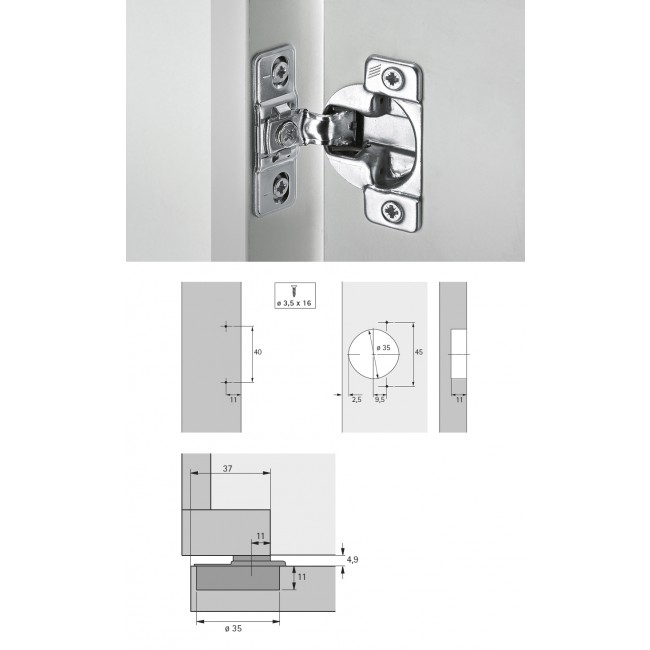

L'atout majeur de l'Optimat Plus 4 FM est sa capacité à gérer des recouvrements larges (37 mm), là où une charnière standard s'arrêterait bien avant. Pour une installation durable, le fabricant préconise l'usage de vis pour aggloméré à tête fraisée conique de 3,5 x 16 mm (non fournies). Lors du perçage du boîtier (diamètre 35 mm), veillez à respecter scrupuleusement la distance de boîtier de 2,5 mm par rapport au bord de la porte pour garantir que le jeu de fonctionnement soit optimal lors de l'ouverture à 110°.
Caractéristiques techniques
- Angle d’ouverture : 110°
- Diamètre / profondeur boîtier : 35 mm / 11 mm
- Recouvrement mini : 37 mm (1 7/16")
- Épaisseur de porte : à partir de 13 mm
- Matériau : acier nickelé
- Version de boîtier : TB 42 (à visser)
- Type de ferrure : en applique
Contenu du colis
1 charnière + 1 embase (vis vendues séparément)
Caractéristiques techniques
| Angle d'ouverture | 110 degrés |
|---|---|
| Diamètre du boîtier | 35 mm |
| Fermeture amortie | Non |
| Marque | HETTICH |
| Matière | Acier |
| Référence | 9072548 |
| Type | Charnière |
| unité de vente | 1 pièce |
| Code fabricant |
|
Documents techniques
Questions / Réponses
sur ce produit ? Un de nos experts ou de
nos clients vous répondra.
-
Est-ce que la plaque de support est vendue avec la charnière ???
Réponses 1Est-ce que la plaque de support est vendue avec ?
Réponse de notre expertBonjour. Dans ce cas, l'embase est fournie avec la charnière. Bonne journée.
-
Renseignement technique
Réponses 1Bonjour pouvez vous me dire si ce type de charnière est faite pour un habillage sur une machine à laver encastré Merci cordialement
Réponse de notre expertBonjour. Merci pour votre question. Cette charnière est compatible avec un cadre et non avec une joue de meuble. C'est la différence fondamentale avec les autres charnières de la gamme. Mais cela n'est pas forcément compatible avec votre caisson de machine à laver. Je vous propose de nous faire parvenir des photos de votre configurations actuelle afin que nous puissions vous aider. Voici notre adresse : question@bricozor.com . Bonne journée.
-
Renseignement
Réponses 2Bonjour Cette charnière est elle recouvrante ( applique recouvrant total) ? Sachant que l’épaisseur de la porte est 25mm Merci d’avance
Réponse d'un clientbonjour le recouvrement es de 16 mm .attention porte de25 mm d épaisseur il faut 5 mm de jeu entre deux portes sinon elle ce touche a l'ouverture. bonne journée
Réponse d'un clientOui
-
charniere 9072548
Réponses 1Bonjour, cette charnière peut elle convenir pour une porte d'habillement d'un lave linge? Une de nos charnière s'est cassée. IL y a de nombreux numeros 12463770 inscrit dans un rectangle 2592 et 7.1.2 inscrit dans un carré 1246 et 29,2 au dos de la partie qui se fixe sur la porte merci pour votre réponse
Réponse de notre expertBonjour, Cette charnière est spécifique. Elle convient uniquement pour les portes avec cadre. Nos experts peuvent vous conseiller sur le choix de votre charnière. Pour cela, il faut envoyer un mail à l'adresse suivante : quincaillerie@bricozor.com
Besoin d'aide
Articles
Pour trouver par moi-même
Choisir et poser ses charnières et paumelles
Aménagement d’une buanderie : conseils pratiques pour un espace organisé et chaleureux
Conseils et astuces pour bien aménager son placard
Faut-il opter pour un plan de travail carrelé en cuisine, nos conseils!
Guide complet pour aménager et optimiser votre dressing
Comment choisir des charnières invisibles pour un meuble ?
Nous sommes à votre écoute
Je suis
Avis clients
-
4 / 5
Bon produit, manque juste de détails dans le descriptif. Je voulais remplacer mes charnières de porte de réfrigérateur encastrable pour gagner en espace intérieur de la niche du réfrigérateur, elles ne s’adaptent pas.
Réf. article : 589757
Commandé le : 16/01/2023
-
5 / 5
Modèle identique d'ancienne génération impossible à trouver chez mon fournisseur de ma cuisine. Bon article de remplacement et système de réglage au top. Le seul bémol il n'y a pas les vis de fixation de fournies. Merci
Réf. article : 589757
Commandé le : 12/07/2022
-
5 / 5
je cherchais depuis longtemps en remplacement (charnière Blum) sur cuisine Lapeyre de 25 ans et j'ai trouvé en ligne grâce à un commentaire client et correspond tout à fait à ce que j'attendais
Réf. article : 589757
Commandé le : 26/07/2024
-
4 / 5
La charnière correspond bien au modèle et les côtes sont respectées. Par contre, je trouve le produit un peu léger. A voir si il résiste dans le temps. Les vis ne sont pas fournies.
Réf. article : 589757
Commandé le : 23/04/2021
-
3 / 5
dommage que la référence commandée il y a un an n'existe plus (556424). Du coup, ces charnières pas tout à fait identiques (589757) donnent un écart peu esthétique entre les portes fermées.
Réf. article : 589757
Commandé le : 12/08/2020
-
4 / 5
Bonjour. Concernant ce produit, il est dommage que les vis ne soient pas livrées, du moins celles que l'on fixe sur la porte. Pour le mur, c'est plus compréhensible, tout dépend de la nature du mur. Cordialement.
Réf. article : 589757
Commandé le : 29/01/2017
-
4 / 5
le changement des anciennes charnières par celles ci ont nécessité des montages un peu différent mais c'était les charnières qui correspondait le mieux.
Réf. article : 589757
Commandé le : 26/01/2022
-
3 / 5
La charnière est conforme à ma demande er est très bien. Seul bémol, c'est l'emballage. Je l'ai reçu dans une grande enveloppe carton qui tenaît pas dans ma boîte aux lettres. Peut-etre à revoir...
Réf. article : 589757
Commandé le : 05/03/2017
-
5 / 5
Très bon service … livraison très rapide … prix très intéressant Site que je conseille fortement
Réf. article : 589757
Commandé le : 09/09/2025
-
4 / 5
Charnières de très bonne qualité. Elles correspondent exactement à ce que je cherchais. Il.ne manque que les vis de fixation pour que je leur attribue 5 étoiles.
Réf. article : 589757
Commandé le : 25/04/2017
