Ancrage pour montants d'ossature multi-applications - MAH SIMPSON Strong-Tie

 Cet ancrage MAH permet de renforcer les murs dans les constructions en ossature bois et empêche les efforts de soulèvement.

Avantages

• Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm

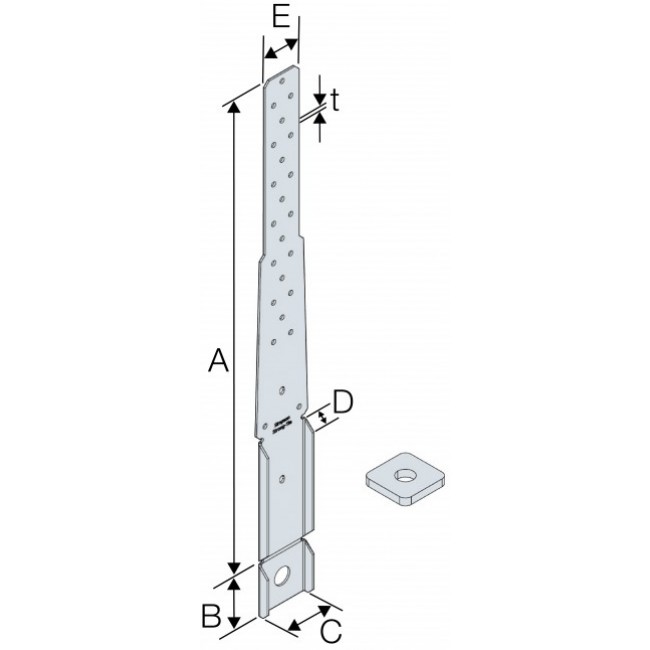

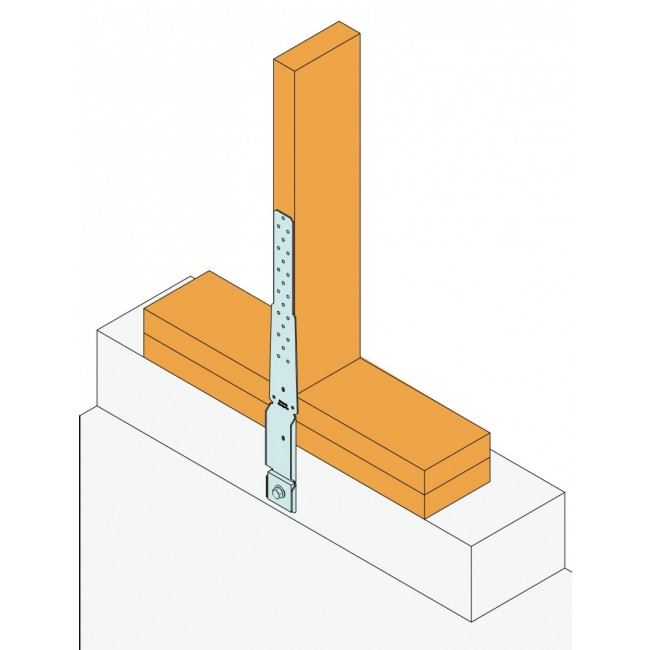

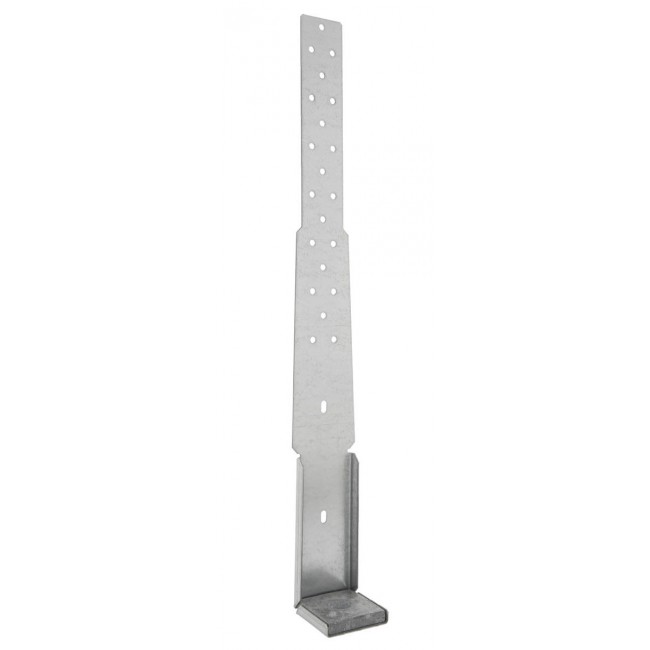

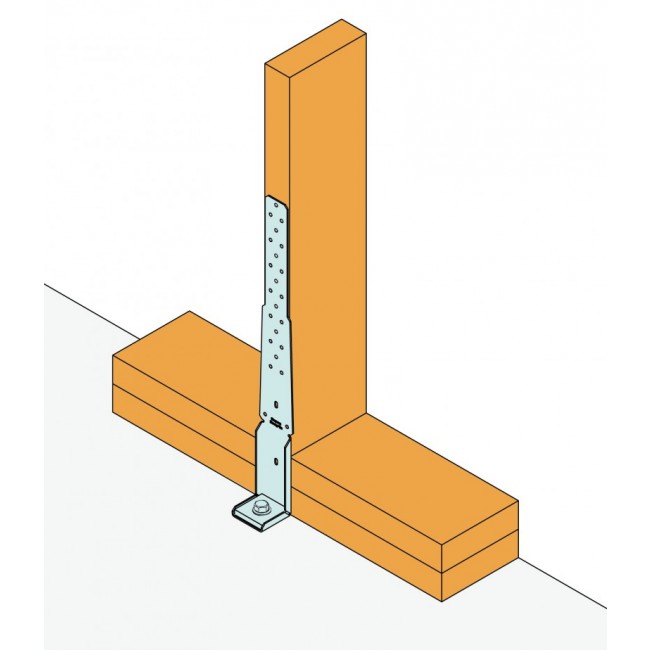

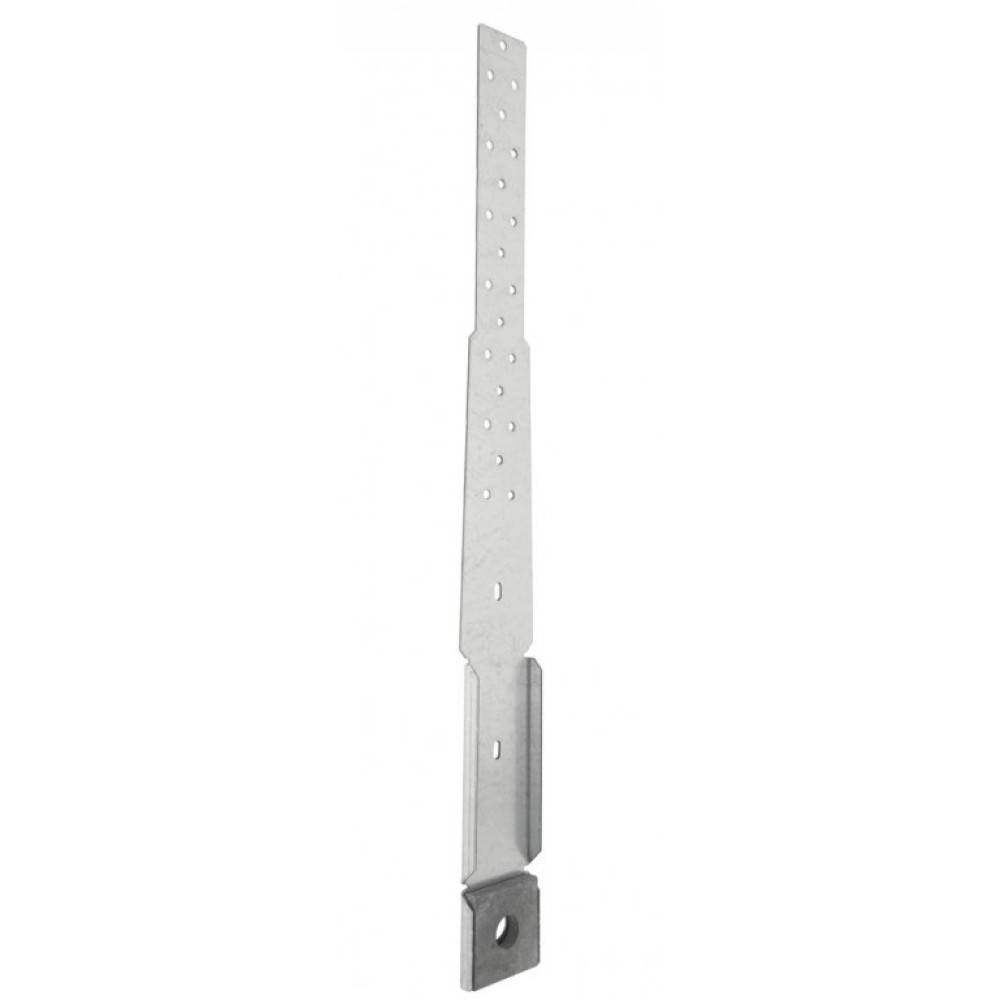

• Sa double configuration lui permet d‘ancrer solidement le mur ossature bois sur un acrotère ou sur la dalle béton (préconisé en zone sismique)
• Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant: ainsi, la dissipation d‘énergie dans le panneau s‘effectue au niveau du couturage
• Rondelle fournie et pré-montée sur l'équerre

Fixations

Sur béton :
La rondelle US50/50/8G est fournie avec l'ancrage MAH485/2.

• Cheville mécanique : WA M16-151/30,
• Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20.

Sur bois :


• Pointes annelées : CNA Ø4,0x35 ou CNA Ø4,0x50 (le nombre de pointes à utiliser dépend de la configuration d‘utilisation).

Mise en oeuvre

• Utiliser uniquement les fixations spécifiées pour chacune des configurations en respectant précisement les distances aux bords,
• Quelle que soit la configuration, l'utilisation de la rondelle US50/50/8G (fournie) est obligatoire pour garantir les efforts donnés dans le tableau ci-dessous.

Installation avec feuillard :


• Le MAH485/2 est compatible avec les feuillards perforés FP40/2 et FP60/2, sous la condition suivante: le nombre maximum de fixations sur la partie feuillard FP seul doit être égal au nombre de fixations sur la partie MAH + FP,
• Consultez les plans de clouage ainsi que les caractéristiques techniques dans l'ETE-07/0285.

PRÉCONISATION D’EMPLOI :

• L’utlisation de l‘ancrage MAH + rondelle US50/50/8G est préconisée à l’extrémité de chaque mur ossature bois, au doublage des montants et au droit de chaque ouverture. Cette préconisation ne se substitue pas à une vérification faite par un bureau d‘étude compétent.
