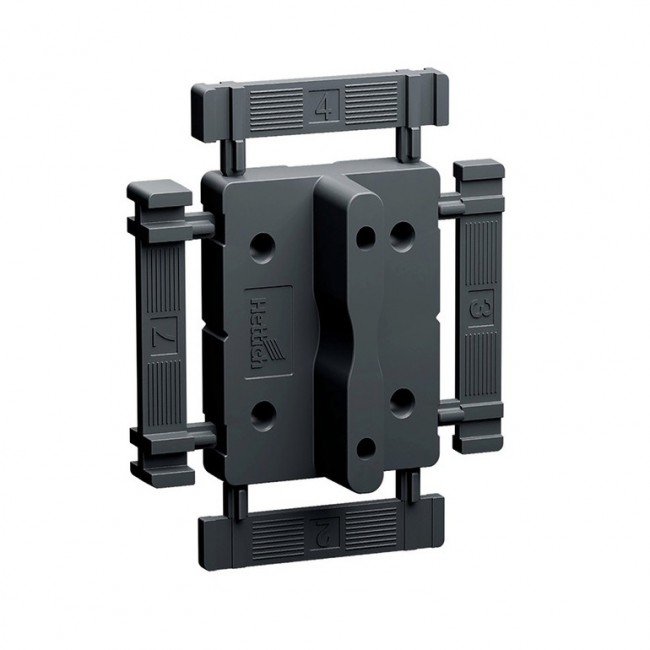

Gabarit de perçage - charnière centrale - WingLine L et S HETTICH

Le gabarit aide au positionnement des charnières. Il permet de déterminer facilement la position de perçage adéquate pour le montage rapide de la charnière centrale à vissage direct.

Il est conseillé d’utiliser deux aides au positionnement par porte pliante.

Le système WingLine

Le système WingLine S et L permet de réaliser des portes coulissantes pliantes (jusqu'à 5 kg pour le S et 25 kg pour le L) avec une ouverture totale assistée et automatique. Ce produit est innovant car tout en étant mécanique, il présente un aspect motorisé.

Les différents kits proposés par HETTICH offrent le choix du mécanisme :

• "Classic" : ouverture totale manuelle et fermeture automatique.
• "Pull To Move Silent" : ouverture manuelle avec entraîneur d'ouverture amortis.
• "Push To Move" : ouverture par simple pression sur la porte.

Il est important de prévoir les charnières Sensys en fonction du mécanisme choisi :

• "Classic" (kit pliant avec ou sans guidage) : Sensys avec ou sans amortie (8645i 110° ou 8645 110°)
• "Push to Move" : Sensys sans ressort P2O (8675 110°)
• "Pull to Move Silent" : Sensys avec fermeture automatique (8675 110°)

Il est possible d'utiliser un limiteur d'ouverture pour charnière 110° ou de choisir d'autres charnières à 95, 90 ou 85°.
