Descriptif détaillé

Description

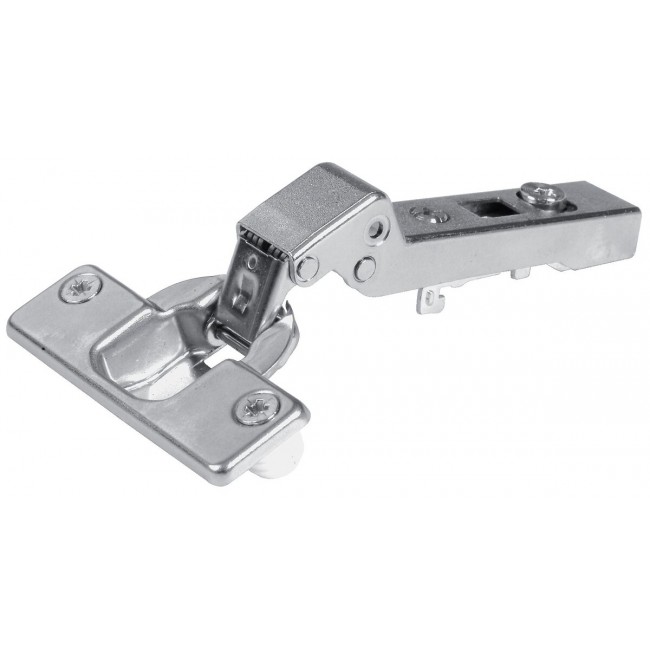

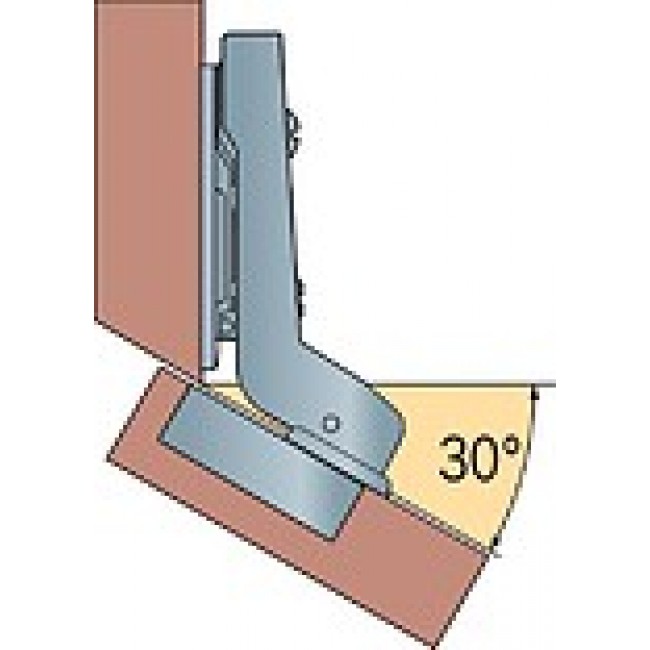

La charnière invisible 95° Intermat 9936 W30 est dotée de la technique de clipsage pour une installation rapide et pratique. Elle est spécialement conçue pour les meubles avec un angle de corps de 30°.

Caractéristiques principales :

Épaisseur de porte compatible : de 14 à 32 mm.
Diamètre du boîtier : 35 mm.
Profondeur du boîtier : 10,5 mm.
Réglages intégrés :
- Recouvrement : +2 mm / -2 mm.
- Profondeur : +2 mm / -2 mm.
- Hauteur : ajustable via une plaque de montage.

Cette charnière est fabriquée avec des matériaux robustes :

Bras de charnière : en zamak nickelé.
Boîtier de charnière : en acier nickelé.

Idéale pour garantir un fonctionnement fluide et une intégration discrète dans des meubles angulaires.

Caractéristiques techniques

Angle d'ouverture	95 °
Conditionnement	10
Diamètre du boîtier	35 mm
Fermeture amortie	Non
Pour épaisseur de porte maximum	32 mm
Pour épaisseur de porte minimum	14 mm
Push to open	Non
Série	Intermat 9936 W30
Code fabricant	73929 9043754 9043585 73930 77692 73928 9043677 9043676 9043667 9043666
Coudure (mm)	0 16
Entraxe de fixation (mm)	45 52
Pour porte	Porte standard, porte en bois, Porte à cadre en bois Porte standard, porte en bois, Porte à cadre en bois, Porte à cadre en alu
Type de boîtier	À enfoncer À visser Manchon à expansion Montage rapide Fix
Type de ferrage	Applique Rentrant
