Descriptif détaillé

Description

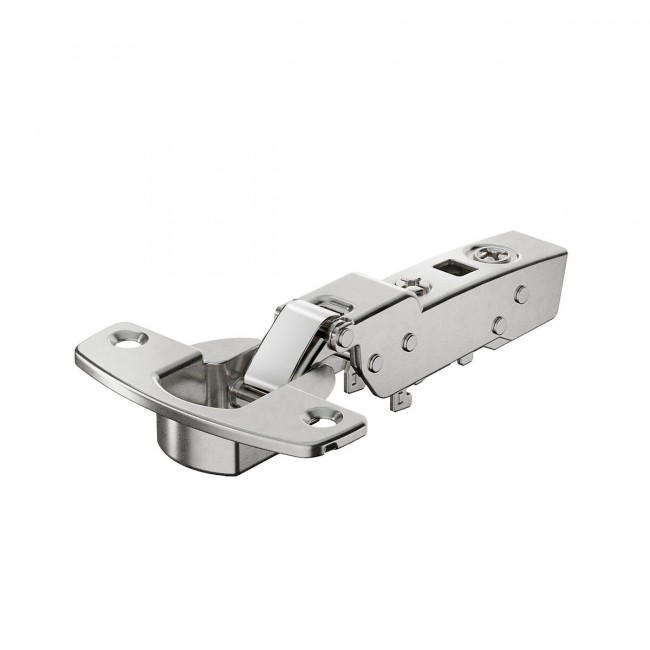

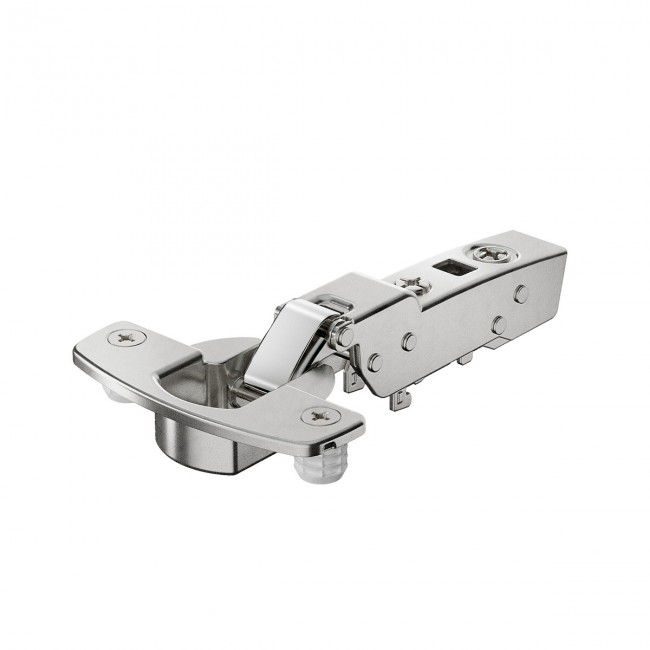

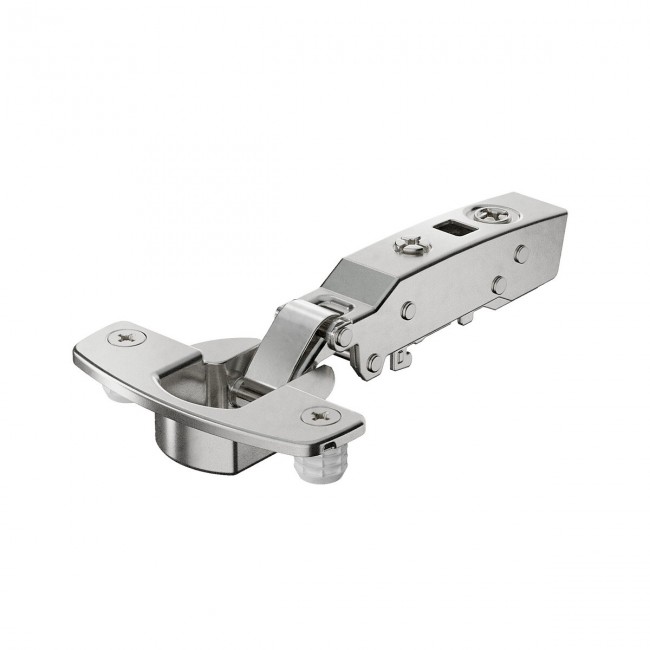

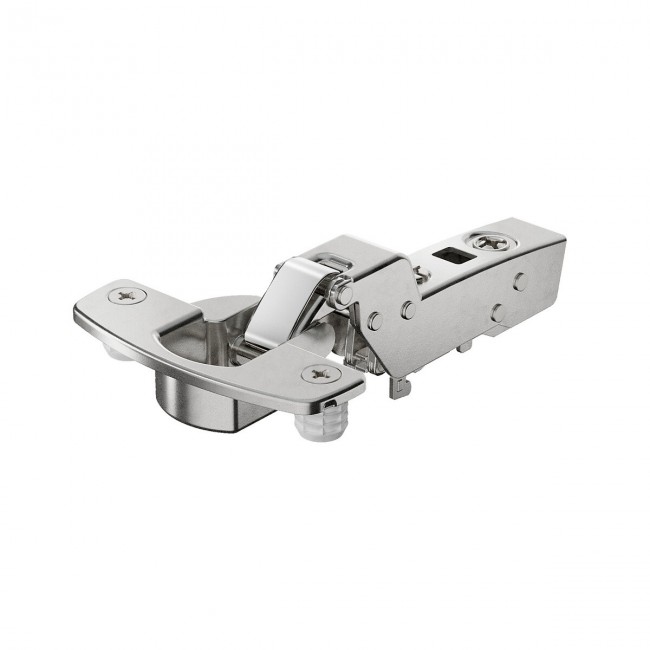

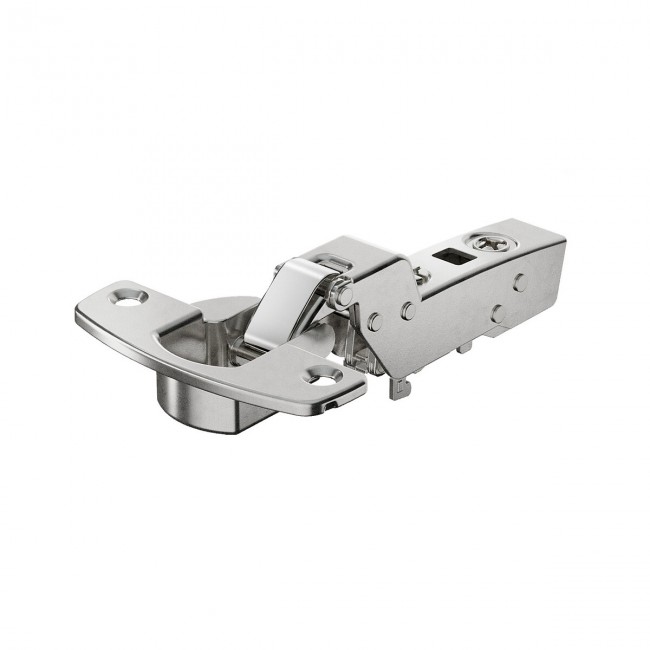

La charnière invisible 95° Sensys 8631 est spécialement conçue pour les portes épaisses, avec une épaisseur de porte jusqu’à 32 mm. Cette charnière combine une fermeture automatique avec une ouverture à 95°, tout en étant dépourvue d’amortissement intégré.

Caractéristiques principales :

Compatible avec des portes d’une épaisseur de 15 à 32 mm.
Type de ferrure : en applique.
Schéma de perçage TB : 45 x 9,5 mm.
Profondeur du boîtier : 12,8 mm.
Réglages intégrés :
- Recouvrement : +2 mm / -2 mm.
- Profondeur : +3 mm / -2 mm.
- Hauteur : par plaque de montage.

Cette charnière est idéale pour assurer une fixation robuste et un fonctionnement fluide sur des portes épaisses.

Caractéristiques techniques

Angle d'ouverture	95 °
Conditionnement	10
Diamètre du boîtier	35 mm
Fermeture amortie	Non
Finition	Chromée
Marque	HETTICH
Pour épaisseur de porte maximum	32 mm
Pour épaisseur de porte minimum	15 mm
Push to open	Non
Série	Sensys 8631
Code fabricant	9091520 9091530 9091540 9091521 9091510 9091491 9091490 9091531 9091541 9091500 9091561 9091570 9091501 9091511 9091550 9091551 9091560 9091571
Base charnière (mm)	3 12.5 -4
Coudure (mm)	0 9.5 16
Entraxe de fixation (mm)	45 48 52
Type de boîtier	À enfoncer À visser
Type de ferrage	Applique Rentrant Semi-applique
Version de boîtier	TB 52 TB 53 TH 52 TH 53 TS 52 TS 53
