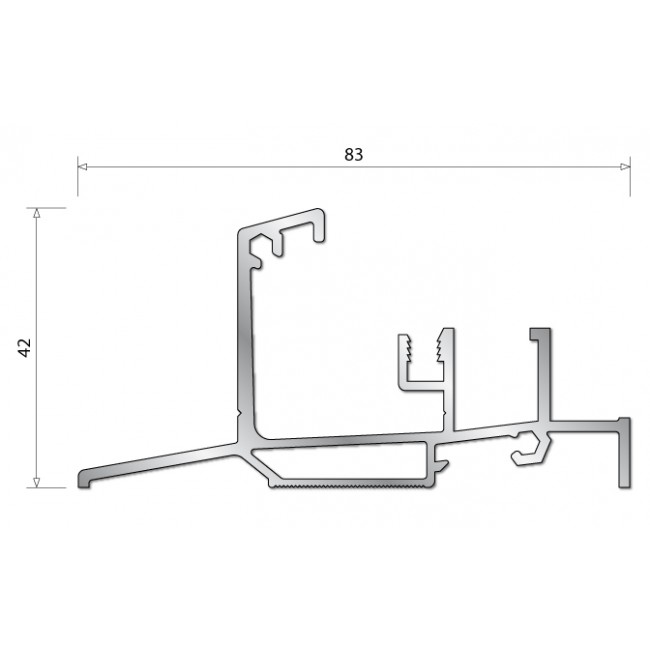

Seuil en aluminium ISOL 47T pour porte-fenêtre bois BILCOCQ

98,47 € TTC

Seuil bas pour portes-fenêtres en bois

Pour menuiseries de 47-48mm d'épaisseur



Référence : 451605

En stock

Chez vous dans 48 h

Éligible à ces modes de livraison :

  • À domicile : 25,00 €

Ces produits similaires pourraient aussi vous intéresser :

Descriptif

Montage avec joint ISL ou ISL 9 et sachets d'accessoires ISOL 47TS.

Seuil pour l’étanchéité de la partie basse des portes-fenêtres bois de 47 à 48 mm d’épaisseur, joint sur dormant.

Finition : aluminium brut
Longueur : barre de 3 ml.

  • Chambre de décompression de 13 mm (avec le joint réf. ISL ou ISL PROTÉGÉ) ou 9 mm (avec le joint réf. ISL 9).
  • Sous face d’appui dentelée plane pour pose d’un mastic comprimé ou d’une mousse imprégnée.
  • Continuité du joint d’étanchéité entre le seuil et le cadre dormant.
  • Drainage pour l’évacuation de l’eau à réaliser en façade par des trous ronds ou trous oblongs.
  • Compatible avec la plupart des outillages standards pour la fenêtre bois.

Ce produit répond aux spécifications techniques de la norme NF Fenêtre Bois (NF P 23-305) délivrée par le C.T.B.A.

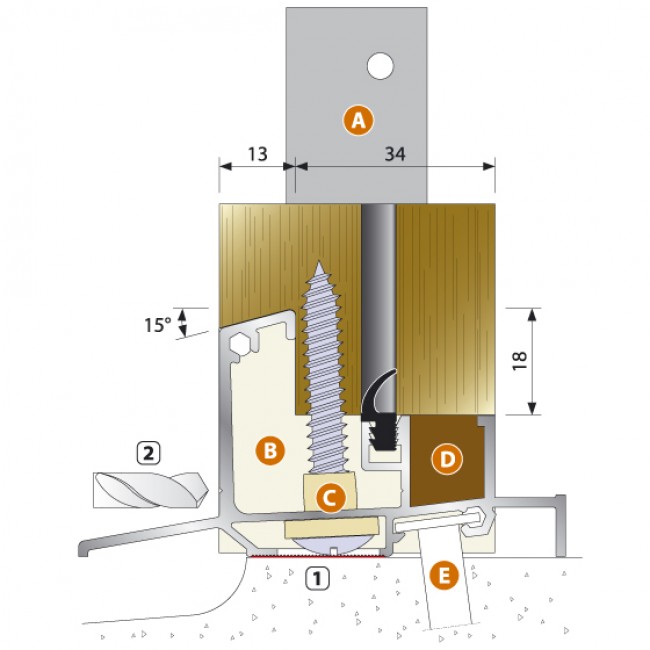

Schémas : Coupe verticale sur dormant

  • Patte en bout en acier (A) avec une mousse collée (B) réf. EURO 47 T. Assure l’étanchéité à l’extrémité du seuil et permet de fixer le pied de dormant.
  • (C) Bague d’étanchéité avec un joint torique réf. 15 852. Protège la vis et assure l’étanchéité au niveau du trou de diamètre 9 mm, pour la fixation du pied de dormant et du meneau.
  • (D) Embout d’étanchéité réf. BGN (1 embout par extrémité).
  • (E) Patte à scellement plate réf. BR, à couder sur chantier.

Schéma : Coupe verticale sur ouvrant

  • (F) Jet d’eau en aluminium réf. JE 22 ou JE 30, à visser directement sur l’ouvrant de la menuiserie.
  • (G) Joint d’étanchéité en EPDM réf. ISL ou ISL PROTÉGÉ (chambre de décompression de 13 mm) ou ISL 9 (chambre de décompression de 9 mm).
  • (H) Clips en inox réf. ISL, indispensable pour éviter l’usure de l’aluminium par la tige de crémone.

Contenu du colis

1 barre de seuil de 3ml

Caractéristiques techniques

Destination menuiserie extérieure
Finition Aluminium brut
Longueur 3 m
Marque BILCOCQ
Matière aluminium
unité de vente 1 seuil
Code fabricant
  • ISOL47T-C0
