Mini sabot de panne MF SIMPSON Strong-Tie

À partir de 1,70 € TTC

  • Sabot compact et polyvalent

Choisissez vos options :

  • Dimension A (mm)

  • Dimension B (mm)

  • Hauteur de solive maximum (mm)

  • Hauteur de solive minimum (mm)

  • Largeur de solive (mm)



En stock

Chez vous dans 4 jours

Éligible à ces modes de livraison :

  • À domicile : 8,90 €

Ces produits similaires pourraient aussi vous intéresser :

Descriptif

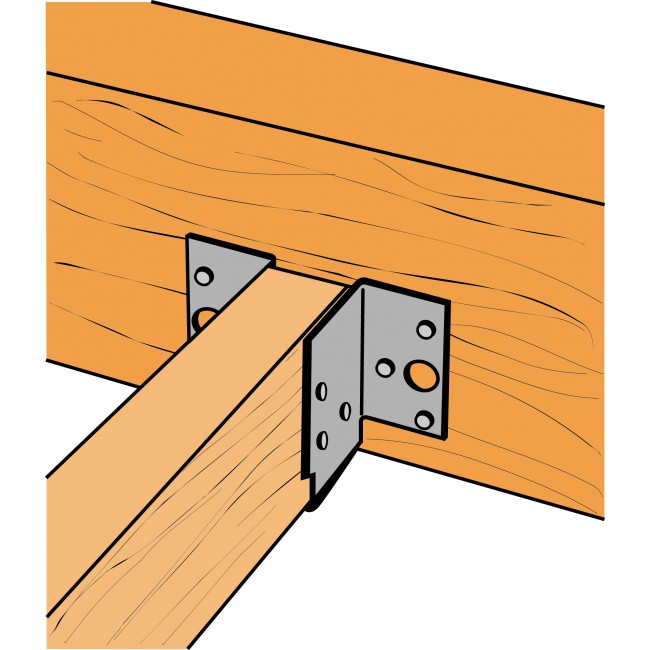

Le mini sabot de panne est prévu pour la fixation des pannes le long du rampant. Il est aussi idéal pour la réalisation de planchers légers, de faux plafonds, de structures verticales, de terrasses.

Caractéristiques

  • Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
  • Protection du métal type Z275 (galvanisé zinc 19 microns).
  • Exemples d'utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.

Mise en oeuvre et fixations

Sur porté :

  • Pointes annelées CNA Ø4,0 x 35 ou CNA Ø4,0 x 50 mm.

Sur porteur :
Support bois :

  • Pointes annelées CNA Ø4,0 x 35 ou CNA Ø4,0 x 50 mm.
  • Tirefonds et boulons Ø10 mm.

Support béton :

  • Ancrage mécanique : WA M10-78/5.
  • Ancrage chimiquetige : filetée Ø10 mm : LMAS M10-130 avec résine AT-HP.

Support métal :

  • Boulons Ø10 mm.
  • Fixation de pannes sur support bois

Contenu du colis

Livré par 1 pièce.

Technologies, normes, labels et garantie

  • Media_SIMPSON_2-54213d9d156ee.jpg
  • Media_SIMPSON_8-54213d9fa6623.png
  • Media_SIMPSON_21-54213da36cd1b.png
  • Media_SIMPSON_22-54213da38a817.jpg
  • Media_SIMPSON_129-54213df078f1b.jpg

Caractéristiques techniques

Classe de protection Classe 2 : sous abri (charpente, ossature, etc.)
Dimension C 45 mm
Finition électrozingué
Fixation sur le porteur : type CNA
Fixation sur porteur béton/acier : nombre
Fixation sur porteur béton/acier : type WA M10-78/5
Fixations sur la solive : nombre
Fixations sur la solive : type CNA
Fixations sur le porteur : nombre
Marque SIMPSON Strong-Tie
Matière acier
Protection galvanisation S250GD
Épaisseur 1,50 mm
Code fabricant
  • MF200/50/1,5
  • MF165/50/1,5
  • MF180/38/1,5
  • MF165/38/1,5
  • MF180/50/1,5
  • MF200/38/1,5
Dimension A (mm)
Dimension B (mm)
Hauteur de solive maximum (mm)
Hauteur de solive minimum (mm)
Largeur de solive (mm)
