Ancrage de montant d'ossature AH SIMPSON Strong-Tie

À partir de 7,67 € TTC

  • Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm.

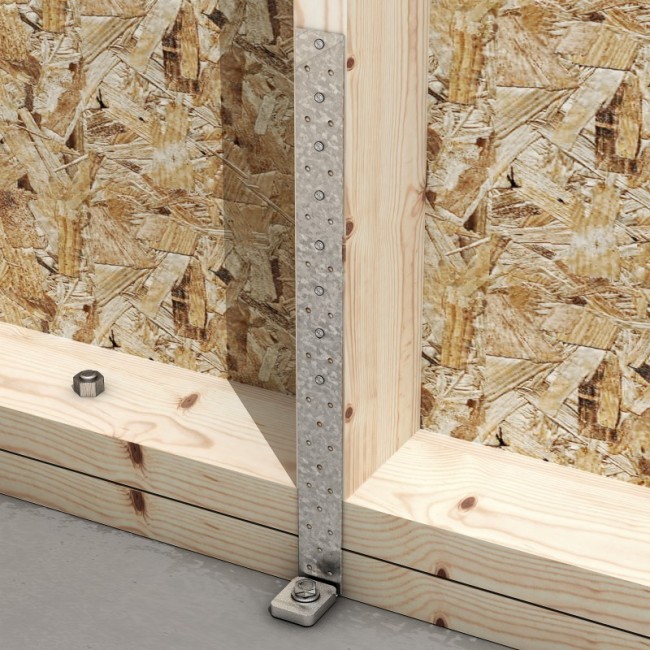

  • Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique).
  • Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant.

Choisissez vos options :

  • Dimension B (mm)

  • Dimensions (A x B x C) (mm)

  • Perçages Aile B

  • Type



En stock

Chez vous dans 48 h

Éligible à ces modes de livraison :

  • À domicile : à partir de 6,90 €
  • En point relais : 7,90 €

Ces produits similaires pourraient aussi vous intéresser :

Descriptif

L‘ancrage AH et sa rondelle sont préconisés pour renforcer les angles des murs à ossature bois soumis à des efforts de soulèvement. En effet, ce connecteur offre une reprise de charge importante en traction et sa faible largeur permet de le fixer sur un montant de largeur 45 mm.

Reprise des efforts de traction dans différentes configurations : assemblage de poteau, poutre, pied de fermette.

À utiliser impérativement avec les rondelles AH (fournies sur les nouvelles références)

Caractéristiques

  • Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
  • Protection du métal type Z275 (galvanisé zinc 19 microns).
  • Exemples d'utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.

Matières

  • AH29050/2-FR : acier galvanisé S250GD + Z275 suivant NF EN 10346.
  • Rondelle US40/50/10G :acier S235JR + finition galvanisation à chaud.

Avantages

  • Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm.
  • Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique).
  • Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant.
  • Ainsi, la dissipation d‘énergie dans le panneau s‘effectue au niveau du couturage.

Emploi

L’utlisation d‘ancrage AH + rondelle US 40/50/10G est préconisée à l’extrémité de chaque mur ossature bois, au doublage des montants et au droit de chaque ouverture. Cette préconisation ne se substitue pas à une vérification faite par un bureau d‘étude compétent.

Mise en oeuvre et fixations

Sur béton :
Configuration 1 ou 2 :

  • Cheville mécanique : Ø12 WA M12-104/5.
  • Ancrage chimique : résine AT-HP + tige LMAS M12-150/35.

Configuration 3 :

  • Cheville mécanique : WA M12-219/120.
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35 au mètre et tfix minimum 110 mm.

Sur bois :

  • Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 (le nombre de pointes à utiliser dépend de la configuration d‘utilisation).

INSTALLATION :

  • Utiliser uniquement les fixations spécifiées pour chacune des configurations en respectant précisement les distances aux bords.
  • L’utilisation de la rondelle US40/50/10G est obligatoire pour garantir les efforts donnés dans le tableau ci-dessous.

Celle ci évite le dépliage de l‘ancrage AH lors du soulèvement. La rondelle est vendue séparement ou avec l'ancrage.

PRÉCONISATION D’EMPLOI :
L’utlisation d‘ancrage AH + rondelle US 40/50/10G est préconisée à l’extrémité de chaque mur ossature bois, au doublage des montants et au droit de chaque ouverture. Cette préconisation ne se substitue pas à une vérification faite par un bureau d‘étude compétent.

  • Config. 1 : 1 lisse basse 45 mm
  • Config. 2 : 2 lisses basses 45 mm
  • Config. 3 : pose intérieur du mur
  • Plan de clouage des différentes configurations.

Contenu du colis

Livrés par 1 pièce sans rondelle.

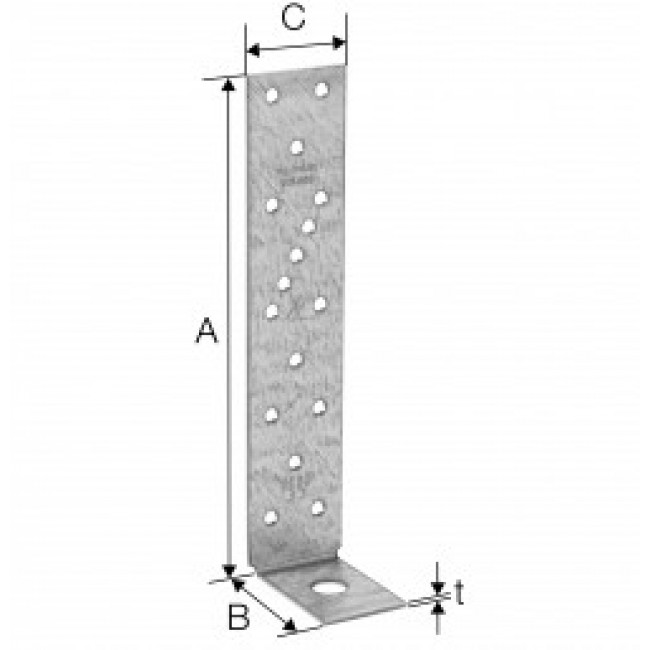

Caractéristiques techniques

Classe de protection Classe 2 : sous abri (charpente, ossature, etc.)
Dimension A 40 mm
Dimension C 50 mm
Marque SIMPSON Strong-Tie
Perçages Aile C 1 Ø13
Rondelle avec
Épaisseur 2 mm
Code fabricant
  • AH29050/2-FR
  • AH49050/2-FR
Dimension B (mm)
Dimensions (A x B x C) (mm)
Perçages Aile B
Type
